Microchip Technology Microcontrôleurs 8 bits AVR® SD AVR32SD20/28/32
Les microcontrôleurs (MCU) 8 bits AVR® SD AVR32SD20/28/32 de Microchip Technology intègrent le CPU AVR avec un multiplicateur matériel fonctionnant à des vitesses d'horloge atteignant 20 MHz. Les microcontrôleurs (MCU) comprennent 32/64 ko de mémoire flash, 4/8 ko de SRAM et 256 octets d'EEPROM. Les microcontrôleurs AVR32SD20/28/32 de Microchip sont disponibles en boîtiers 20, 28, 32 ou 48 broches. Cette famille apporte une architecture flexible et faible puissance, comprenant un système d'événements, des fonctionnalités analogiques précises et des périphériques numériques avancés. L'AVR SD apporte un CPU en lockstep double cœur, un conducteur de masse à correcteur d'erreur unique et détecteur d'erreur double (SECDED) sur flash, de la mémoire EEPROM/SRAM, un contrôleur d'erreur pour la sécurité fonctionnelle, et la désactivation de l'interface de débogage (PDID) pour sécurité. Ces microcontrôleurs sont conformes aux normes de sécurité ISO 26262 (ASIL C) et IEC 61508 (SIL 2), garantissant leur adaptabilité aux systèmes de sécurité automobile, à l'automatisation industrielle et aux dispositifs médicaux. Les performance et fiabilité robustes rendent également ces microcontrôleurs (MCU) idéaux pour l'électronique grand public et les systèmes de sécurité.
Caractéristiques
- CPU AVR dans une configuration en lockstep double cœur (DCLS)
- Fonctionnant jusqu'à 20 MHz
- Accès E/S à cycle unique
- Contrôleur d'interruption à deux niveaux
- Multiplicateur matériel à deux cycles
- Plage de tension d'alimentation de 2,7 à 5,5 V
- Mémoires
- 32 ko de mémoire flash programmable en système avec conducteur de masse
- 4 ko de SRAM avec conducteur de masse
- 256 octets d'EEPROM avec conducteur de masse
- 512 octets de rang utilisateur dans une mémoire non volatile (NVM) qui peut conserver les données lors de l'effacement de la puce et être programmée lorsque le dispositif est verrouillé
- 256 octets de rang de démarrage pour les clés cryptographiques, lisible uniquement depuis la section de démarrage
- Système
- Réinitialisation à l'allumage (POR)
- Détecteur de sous-tension (BOD) avec niveaux programmables
- Surveillance du régulateur de tension (VMON)
- Options d'horloge
- Détection de défaillance d'horloge (CFD)
- Mesure de la fréquence de l'horloge (CFM)
- Programme unifié et interface de débogage (UPDI) à broche unique
- Trois modes de veille
- Analyse de la mémoire du programme de contrôle de redondance cyclique automatisé (CRCSCAN)
- Interruption externe sur toutes les broches à usage général
- Boîtiers et E/S
- Jusqu'à 25 broches d'E/S programmables
- E/S multi-tension avec convertisseurs de niveau de tension intégrés
- SSOP 20 broches
- VQFN, SSOP et SPDIP 28 broches
- VQFN et TQFP 32 broches
- Périphériques
- Système d'événements à 6 canaux pour une signalisation inter-périphérique prévisible et indépendante du processeur central
- Un minuteur/compteur type A (TCA) 16 bits avec trois canaux de comparaisons pour la MLI et la génération de forme d’onde
- Jusqu'à quatre minuteurs/compteurs type B (TCB) 16 bits avec capture d'entrée pour les mesures de capture et de signal
- Un minuteur/compteur type D (TCD) 12 bits optimisé pour le contrôle de la consommation d'énergie.
- Un compteur en temps réel (RTC) 16 bits fonctionnant à partir d'un quartz externe ou d'un oscillateur
- Jusqu'à trois USART
- Deux SPI avec des modes d'exploitation hôte/client
- Deux I2C avec exploitation hôte/client simultanée (mode double) et double correspondance d'adresse
- Une logique personnalisée configurable (CCL) avec jusqu'à six tables de consultation programmables (LUT)
- Deux convertisseurs analogiques-numériques (CAN) 10 bits, 170 kS/s avec des sources de tension de référence indépendantes
- Un convertisseur numérique-analogique (CNA) 10 bits
- Trois comparateurs analogiques (CA)
- Jusqu'à deux détecteurs de passage par zéro (ZCD)
- Tensions de référence internes de 1 024 V, 2 048 V, 4 096 V et 2 500 V et option de référence externe
- Fonctions d'intégrité du système
- Contrôleur d'erreur (ERRCTRL)
- Parité sur les bus de données
- Deux watchdogs
- Moniteur de niveau de tension (VLM) avec interruption
- PDID
- Plages de température
- Industrielle : -40 °C à +85 °C
- Étendue : de -40 °C à +125 °C
Applications
- Systèmes automobiles
- Automatisation industrielle
- Électronique grand public
- Dispositifs médicaux
- Systèmes de sécurité
Vidéos

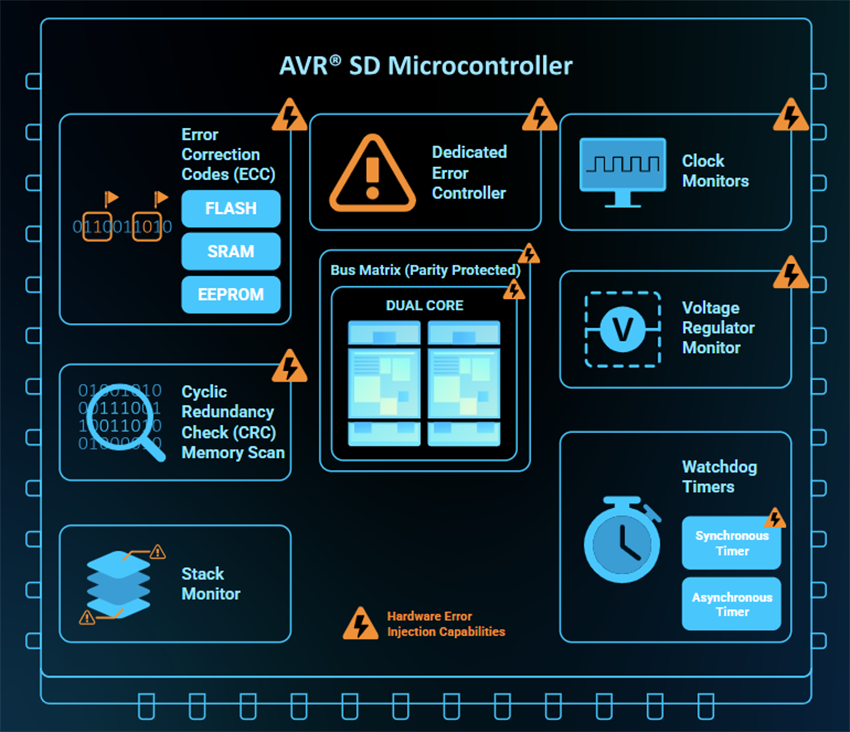

Présentation générale

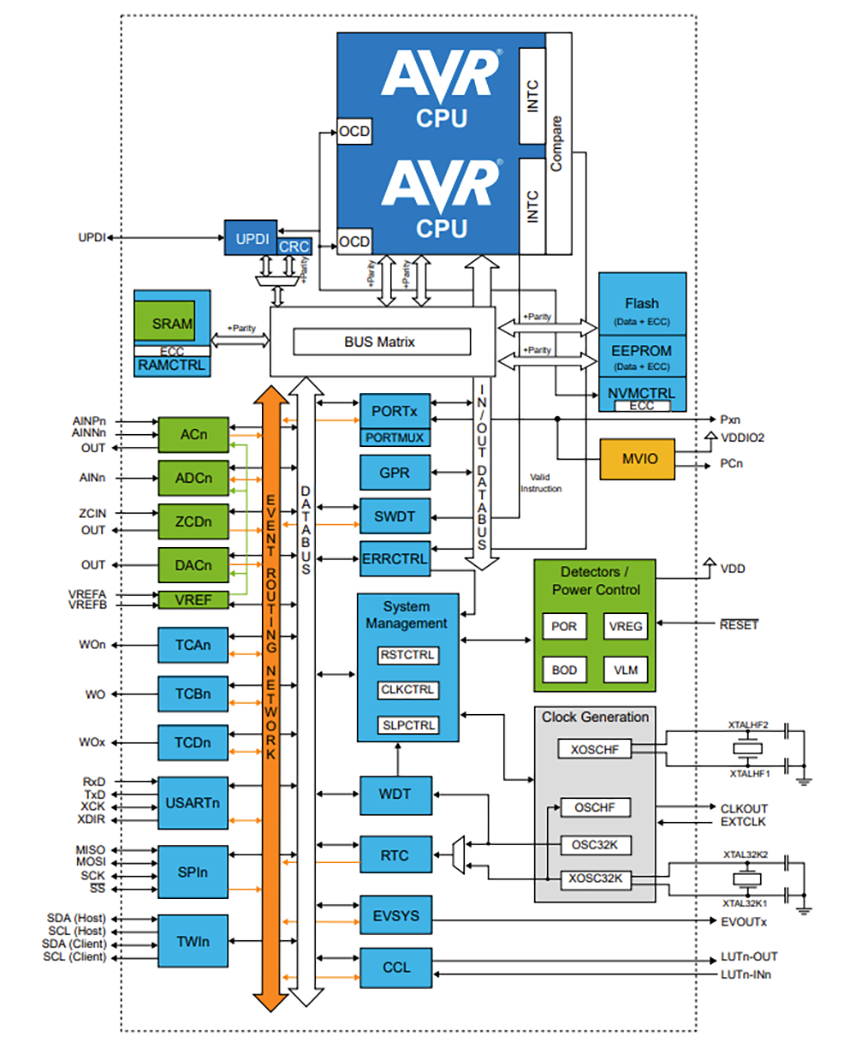

Schéma fonctionnel
Outils de développement
Microchip Technology Kit d'évaluation Curiosity Nano AVR32SD32
Facilitates rapid prototyping and development of applications using the AVR32SD32 microcontroller.
Microchip Technology Plateforme de développement Curiosity Nano
Plateforme de développement compacte pour les MCU PIC et AVR 8 bits et les MCU SAM 32 bits basés sur ARM Cortex Core.
