Microchip Technology Carte d’extension BM71-XPRO (DM164146)
La carte d’extension BM71-XPRO (DM164146) de Microchip Technology est une carte complémentaire conçue pour ajouter facilement la fonctionnalité BLUETOOTH® Low Energy (BLE) aux outils de développement Microchip's Xplained Pro (XPRO). La carte d’extension BM71-XPRO dispose du module BM71 BLE, qui est basé sur le système RF sur puce (SoC) IS1871. Le BM71-XPRO peut être utilisé comme extension aux cartes SAMx ou AVRx XPRO ou peut être utilisé comme composant autonome. Le BM71-XPRO est entièrement pris en charge dans Atmel Studio, une plateforme de développement intégrée, qui fournit des applications prédéfinies et des exemples.
Caractéristiques
- Pont USB-UART MCP2200 pour un fonctionnement sur PC hôte
- LDO 3,3 V embarqué pour la régulation de puissance
- Flash SPI intégrée pour le stockage des images du micrologiciel (DFU OTA)
- Point de test pour broche GPIO (P1 _ 3)
- Bouton-poussoir de réinitialisation
- Interrupteur DIP pour contrôler
- Mode de fonctionnement BM71
- LED
- Broche GPIO
- Filtres RC passifs pour entrées PWM et CAN
- Atmel Studio (ASF3) fournit des exemples d’applications prédéfinies
- Embase d’extension XPRO
- Broches d’embase pour mesure du courant
- Deux sources d'alimentation :
- Micro USB
- Connecteur XPRO
Outils de développement associés
Microchip Technology Xplained Pro Evaluation Kits
A platform consisting of MCU boards and extension boards to develop Atmel MCUs.

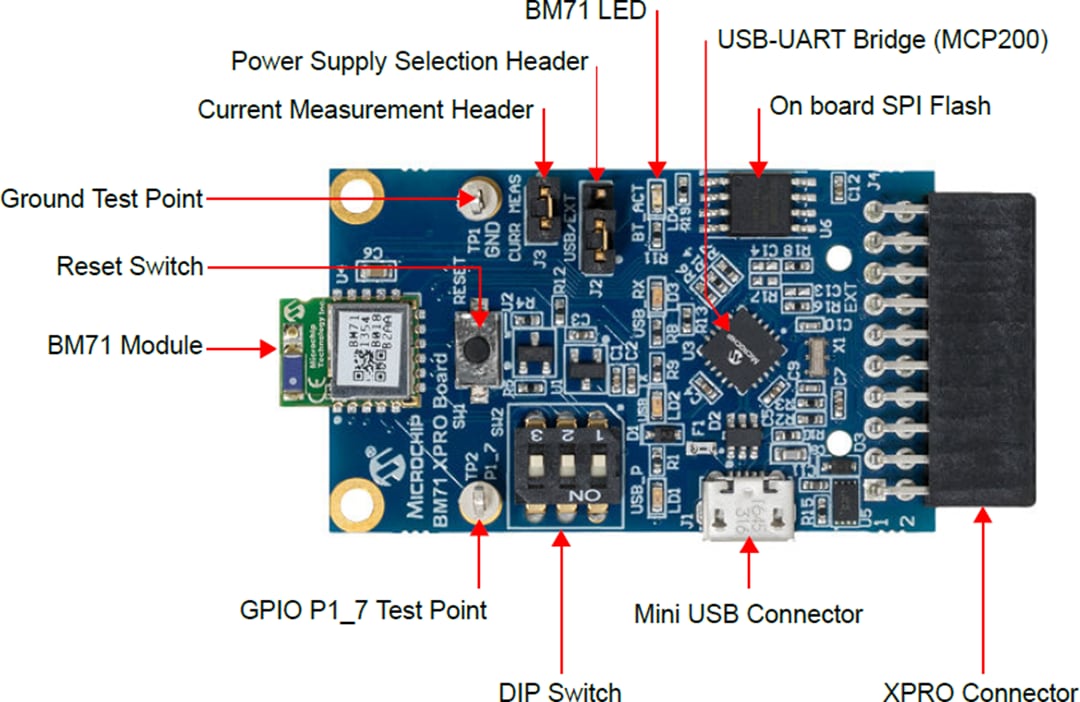

Disposition de la carte
