Microchip Technology Thermomètre numérique

La conception de référence de thermomètre numérique BLUETOOTH de Microchip démontre la mise en œuvre d’un thermomètre numérique connecté BLUETOOTH ® à l’aide du microcontrôleur (MCU) PIC16F1519 et du module Bluetooth RN42. Le microcontrôleur (MCU) PIC16F1519 est un microcontrôleur 8 bits eXtreme Low Power (XLP) économique doté d’un module de détection tactile capacitive intégré. La connectivité est démontrée sur cette carte par l’utilisation du module Microchip RN42 Bluetooth 2.1 + EDR entièrement certifié. Cette conception de démonstration peut également être facilement mise en œuvre à l’aide de l’un des modules de connectivité Bluetooth Low Energy ou Wi-Fi® de Microchip.

Caractéristiques

Microcontrôleur (MCU) PIC16F1519
- Technologie XLP (eXtreme Low Power)
- Module de détection tactile capacitive intégré mTouch^®
- Convertisseur analogique-numérique (ADC) 28 canaux 10 bits
- Référence de tension fixe avec sorties de niveau de tension sélectionnables
- Plusieurs boîtiers disponibles, y compris un petit boîtier QFN ultra-mince (UQFN)
Module Bluetooth RN42
- Le module Bluetooth 2.1 + EDR entièrement certifié offre un délai de mise sur le marché rapide pour les conceptions connectées
- Pile Bluetooth intégrée embarquée (aucun processeur hôte requis)
- Prend en charge la liaison de données Bluetooth vers les iPhone/iPad/iPod Touch
- Configuration RF locale et hertzienne UART
- Communications sécurisées, cryptage 128 bits
- Petit facteur de forme
- Modes basse consommation programmables
- Certifié Bluetooth SIG

Conception de référence
- Mesure la température en degrés Fahrenheit ou Celsius
- Boutons mis en œuvre à l'aide de la technologie tactile capacitive intégrée mTouch
- L'écran OLED est utilisé pour démontrer la capacité de conception autonome
- Le module Bluetooth est utilisé pour démontrer la capacité de conception connectée à un smartphone ou une tablette
- Faible coût global de nomenclature (BOM) grâce à l'intégration des fonctions
- Fonctionnement à faible consommation utilisant le microcontrôleur XLP PIC16F1519 de Microchip
- Alimenté par deux piles AAA

Vidéos

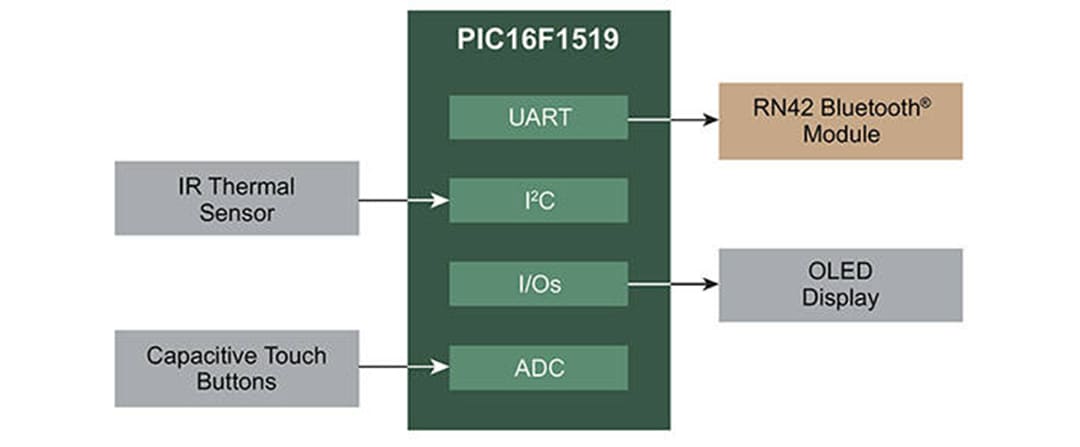

Schéma fonctionnel

Schéma de principe - Microchip Technology Thermomètre numérique

Développement simplifié

Commencez par le téléchargement gratuit des schémas et du code source qui peuvent être facilement modifiés en fonction des besoins spécifiques de votre application. Cette conception de référence permet de développer un thermomètre numérique à faible coût qui peut être tenu dans la main ou intégré dans un appareil portable.

Schémas du thermomètre numérique

* Les conceptions et démonstrations de référence médicale de Microchip sont uniquement destinées à des fins d’évaluation et de développement. L'utilisation des dispositifs Microchip dans les applications de survie et/ou de sécurité est entièrement aux risques de l'acheteur, et l'acheteur s'engage à défendre, indemniser et dégager Microchip de tous dommages, réclamations, poursuites et dépenses résultant d'une telle utilisation.
