Microchip Technology Carte d'évaluation MIC21LV33 EV93M52A
La carte d'évaluation MIC21LV33 EV93M52A de Microchip Technology est conçue pour démontrer rapidement la fonctionnalité et la polyvalence du MIC21LV33. Le MIC21LV33 est un contrôleur Buck synchrone biphasé à temps constant disposant d'une architecture unique de contrôle adaptatif en temps réel avec des caractéristiques de délestage de phase et de charge hyperlégère activées. Le MIC21LV33 est utilisé avec des MOSFET externes et des filtres de sortie pour mettre en œuvre une alimentation à sortie unique biphasée à mode commutation et courant élevé.
La carte EV93M52A de Microchip est basée sur une topologie buck et fournit une tension de sortie réglable comprise entre 0,6 et 28 V. La carte offre un courant maximal de 50 A lorsqu'elle est fournie avec entre 4,5 V et 36 V à l'entrée. De plus, la carte est réglée et optimisée pour une sortie de 0,82 V/40 A.
Caractéristiques
- Plage de tension d'entrée de 4,5 V à 36 V
- Tension de sortie réglable de 0,6 V à 28 V
- Contrôle adaptatif à temps constant
- Fonctionnement delta-V élevé
- Stable avec Any Capacitor™
- Référence interne de 0,6 V avec une précision de ±1 %
- Injection d'ondulation à partir du troisième nœud qui permet des cycles de service supérieurs à 50 %
- Charge hyperlégère et délestage de phase
- Délestage automatique de phase avec seuils paramétrables par l'utilisateur ou contrôlés en externe
- Délestage de charge
- Équilibrage précis du courant entre les phases
- Échelonnement précis entre les phases qui sont toujours hors phase de 180°
- Fréquence de commutation de 100 kHz à 800 kHz par phase
- LDO interne haute tension 5 V pour un fonctionnement à alimentation unique (MIC21LV33)
Caractéristiques
- PCB d'évaluation MIC21LV33
- Fiche d'information importante
- Déclaration RoHS pour la Chine
Produits associés
Microchip Technology Contrôleurs PWM COT avancés MIC21LV32 et MIC21LV33
Fournissent une architecture adaptative unique Hyper Speed Control® qui prend en charge une réponse transitoire ultrarapide.
Ressources supplémentaires
Vue avant
Vue arrière

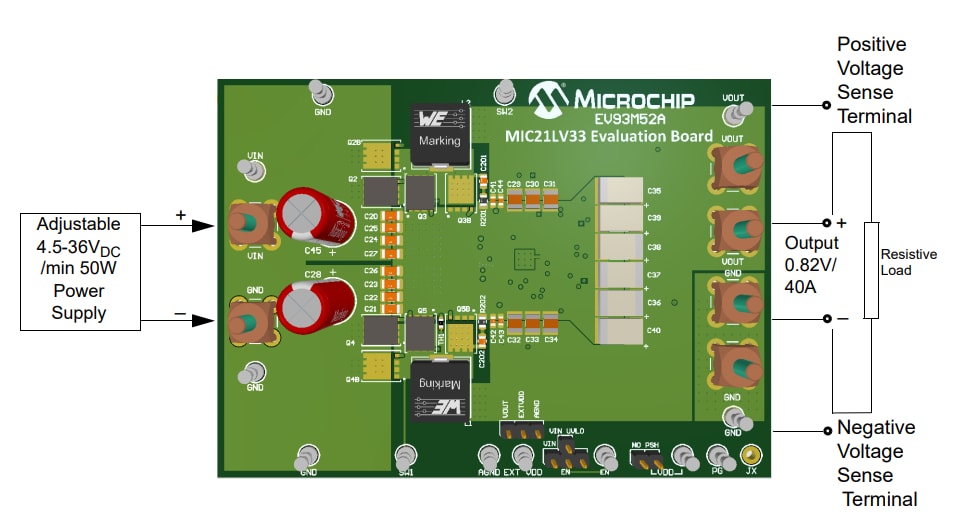

Schéma de raccordement
Publié le: 2022-04-22
| Mis à jour le: 2022-04-26
