Microchip Technology Carte d’évaluation EVB-LAN8814 (EV53D52A)
La carte d’évaluation EVB-LAN8814 (EV53D52A) de Microchip Technology évalue les émetteurs-récepteurs PHY (couche physique) Gigabit Ethernet 4 ports LAN8814. Le LAN8814 est un émetteur-récepteur PHY Ethernet à faible puissance et triple vitesse (10BASE-T/100BASE-TX/1000BASE-T) qui prend en charge les interfaces Gigabit série quadruple (QSGMII) et les interfaces universelles Gigabit indépendantes du support (Q-USGMII), ainsi que des fonctions d’horodatage de haute précision pour prendre en charge les solutions IEEE-1588. La carte d’évaluation permet aux utilisateurs de comprendre le produit et de développer des démonstrations de faisabilité fonctionnelles à l’aide du pilote matériel et logiciel LAN8814, accélérant ainsi l’intégration du LAN8814 dans les produits finaux.
Caractéristiques
- Ports émetteurs-récepteurs PHY Ethernet quadruple port (10BASE-T/100BASE-TX/1000BASE-T) accessibles via LAN8814
- 4 ports Ethernet triple vitesse intégrés VSC7514XKS pour un flux général de test et un démarrage net d’images de carte
- Horodatage PTP dans le PHY - Le pilote Linux® LAN8814 peut prendre en charge l’application Linux PTP (ptp4l)
- Encombrement du connecteur magnétique intégré en mode tension (ICM) compatible avec les composants Pulse JXK0 (JXK0-0136NL, JXK0-0190NL, etc.)
- Gestion MDIO compatible avec interruption du LAN8814 vers l’hôte VSC7514XKS
- Régulation sur puce pour l’alimentation LAN8814 1V1 prise en charge
- Options de sélection de source d’horloge pour LAN8814
- Interface de gestion RS-232 à connexion directe via une interface UART USB2
Présentation générale

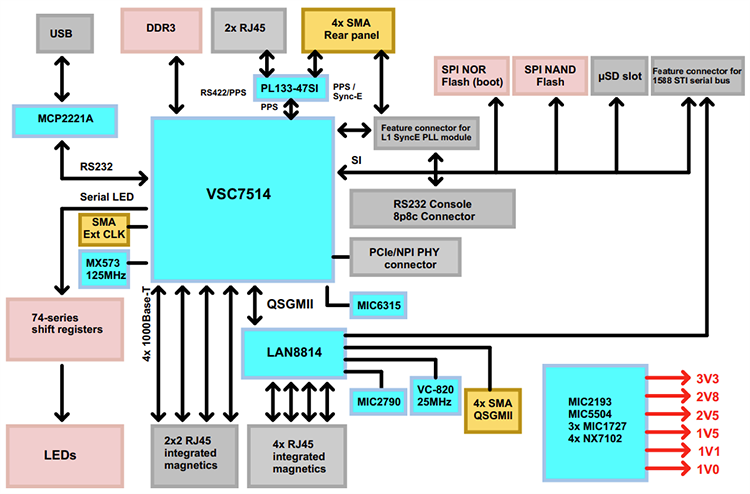

Schéma fonctionnel
Ressources supplémentaires
Produits associés
Microchip Technology Émetteurs-récepteurs Gigabit Ethernet 4 ports LAN8804
Prend en charge la transmission et la réception de données sur les câbles UTP CAT-5, CAT-5e et CAT-6 standard.
Microchip Technology Émetteurs-récepteurs Gigabit Ethernet LAN8814 4 ports
Émetteur-récepteur de couche physique Ethernet triple vitesse 4 ports à faible puissance qui fournit une transmission de données.
Publié le: 2024-01-23
| Mis à jour le: 2024-01-31
