Microchip Technology Carte d'évaluation HV56264
La carte d'évaluation HV56264 de Microchip Technology est constituée d'un seul composant HV56264 avec des résistances externes formant une configuration non inversive avec un gain de 68,3 V/V. La matrice d'amplificateurs haute tension quadruple HV56264 est un circuit intégré certifié AEC Q100. Le composant HV56264 fonctionne sur une alimentation haute tension de 225 V et une alimentation basse tension de 5,0 V.
La carte d'évaluation HV56264 de Microchip Technology nécessite deux alimentations pour le fonctionnement et un générateur de signaux pour entrer les formes d'onde de données dans les amplificateurs.
Contenu du kit
- Carte d'évaluation pour amplificateurs à haute tension quadruple HV56264 (ADM01007)
- Fiche d'information importante

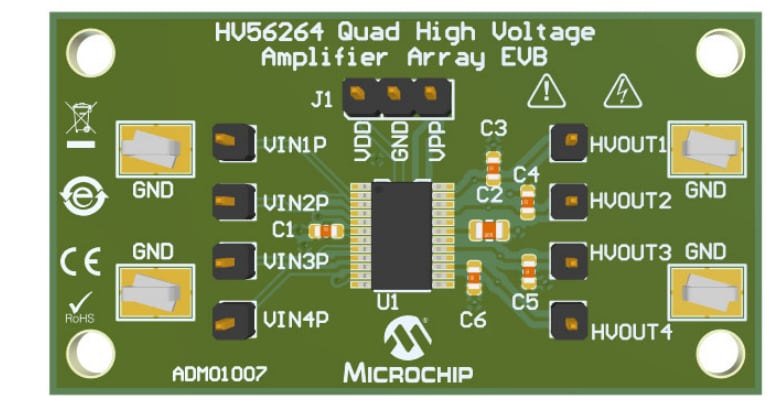

Topologie
Publié le: 2021-02-08
| Mis à jour le: 2022-03-11
