Microchip Technology Émetteurs-récepteurs PHY Ethernet 100BASE-T1 LAN8770

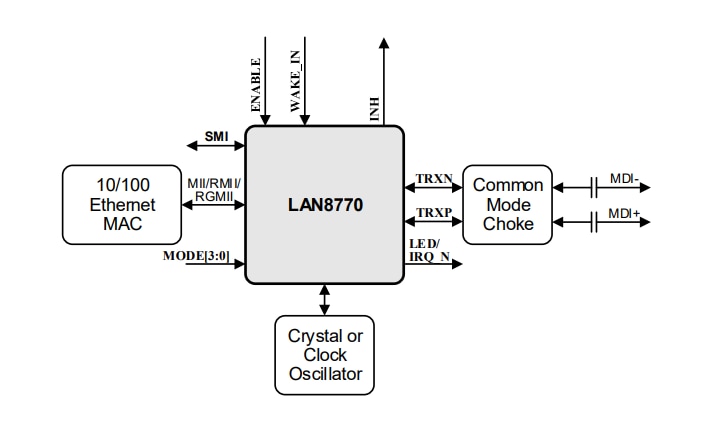

Les émetteurs-récepteurs PHY Ethernet LAN8770 100BASE-T1 de Microchip facilitent la communication avec un MAC Ethernet via des interfaces MII/RMII/RGMII standard (RGMII LAN8770R uniquement). De plus, une sortie horloge de référence optionnelle de 125 MHz ou 50 MHz est équipée pour les applications RGMII et RMII. Le LAN8770M fournit un mode MII inverse avec la capacité de connecter deux PHY dos à dos. Une interface SMI intégrée permet un accès et une configuration rapides du registre.

La technologie éco-énergétique EtherGREEN™ LAN8770 de Microchip fournit un fonctionnement PHY 100BASE-T1 à faible puissance et un mode veille à ultra-basse consommation avec une prise en charge du réveil local (réseau partiel), une reconnaissance des demandes de mise en veille et divers signaux de réveil/activation pour les modes à faible puissance. Les tensions d'alimentation de cœur et d'E/S variables FlexPWR® distribuent des options de conception flexibles et des opportunités d'économie d'énergie.

Les diagnostics PHY avancés fournissent à l'utilisateur des capacités de dépannage telles que la détection des défauts de câble des courts-circuits ou des ouvertures, un indicateur de qualité du signal du récepteur (SQI), une protection contre les surchauffes, une protection contre les sous-tensions, une prise en charge complète de l'interruption d'état et divers modes de boucle de retour et de test.

Le LAN8770 dispose d'une plage de température automobile de niveau 1 (de -40 °C à +125 °C) et est optimisé pour les cas d'utilisation automobile AEC-Q100, notamment les système d'aide à la conduite (ADAS) automatique, l'info-divertissement, la télématique, les antennes intelligentes et les réseaux dorsaux embarqués.
