Microchip Technology Émetteurs-récepteurs Gigabit Ethernet 4 ports LAN8804

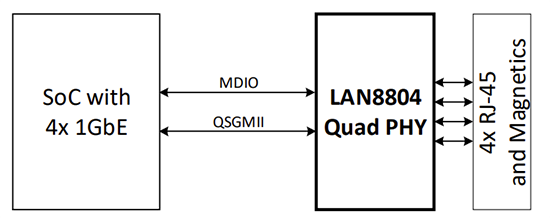

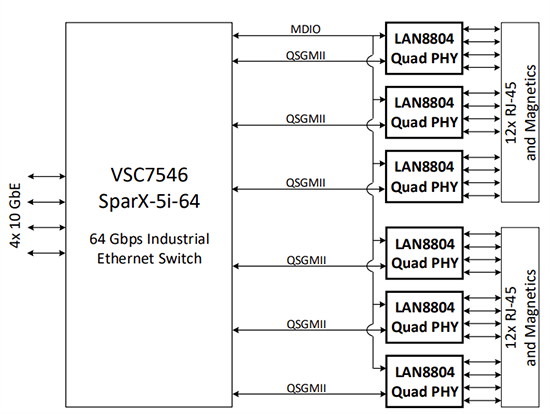

Les émetteurs-récepteurs Gigabit Ethernet 4 ports LAN8804 de Microchip Technology sont des émetteurs-récepteurs Ethernet de couche physique (PHY) à quatre ports et faible puissance (10BASE-T/100BASE-TX/1000BASE-T) qui prennent en charge la transmission et la réception de données sur les câbles UTP (paire torsadée non blindée) standard CAT-5, CAT-5e et CAT-5, et CAT-6. Le LAN8804 prend en charge les normes de l’industrie QSGMII (interface indépendante du support Gigabit série quadruple), fournissant des connexions puce-à-puce à quatre MAC Gigabit Ethernet à l’aide d’une liaison sérialisée unique (paire différentielle) dans chaque direction. Utilisant des résistances de terminaison sur puce pour les paires différentielles orientées ligne, le LAN8804 réduit le coût de la carte et simplifie la disposition de la carte.

Les fonctionnalités de diagnostic facilitent la mise en place et le débogage du système dans les tests de production et le déploiement des produits. Le diagnostic de câble basé sur TDR LinkMD identifie les câbles en cuivre défectueux. Les fonctions de boucle de retour intégrées vérifient les chemins de données analogiques et numériques. Les émetteurs-récepteurs Gigabit Ethernet 4 ports LAN8804 de Microchip Technology sont disponibles en boîtier TQFP conforme RoHS à 128 broches avec des plages de température commerciales (de 0 °C à +85 °C) et industrielles
(de -40 °C à +85 °C).

Caractéristiques

Émetteur-récepteur Gigabit Ethernet quadruple port
Interface MAC QSGMII version 1.3
Prise en charge de Jumbo frame jusqu’à 16 ko
Synchronisé à partir d’une entrée d’horloge de référence 25/125 MHz quartz ou externe
Prise en charge de préemption de trame de réseau sensible au temps (TSN) conformément à IEEE 802.3™-2018, clause 99
Ethernet 802.3-2018 économe en énergie (EEE) IEEE
2 sorties LED programmables par port pour la liaison, l’activité et la vitesse
Mode Coma pour éliminer le rebond de liaison de port au démarrage et synchroniser les LED
24 GPIO
Diagnostic de câble basé sur TDR LinkMD® pour identifier les câbles en cuivre défectueux
Indication de qualité du signal
Modes de boucle de retour pour les diagnostics
Croisement MDI/MDI-X automatique pour détecter et corriger les changements de paire, l'asymétrie de paire et la polarité de paire
Interface d'entrée/sortie de données de gestion (MDIO) partagée pour la configuration du registre PHY

Option de broche d'interruption
Surveillance de la température de puce
Modes de mise hors tension et d’économie d’énergie
- Arrêt de détection d'énergie
- Mise hors tension de la puce
- Mode inactif à faible puissance EEE
- Économies d’énergie intelligentes jusqu’à 20 mW pour les câbles < 70 m
Tensions de fonctionnement
- Cœur numérique à 1,1 V (VDCore)
- Fonctionnements analogiques à 1,1 V (VDDAL), 2,5 V et 3,3 V (VD33REF)
- E/S avec VDD (VDDIO) de 3,3 V, 2,5 V ou 1,8 V
- Émetteur-récepteur 3,3 V ou 2,5 V (VDDH)
Boîtier TQFP (corps de 14 mm × 14 mm) 128 broches
Prise en charge de température
- Plage commerciale de 0 °C à +85 °C
- Plage industrielle de -40 °C à +85 °C
Conforme à la directive RoHS
