Microchip Technology Émetteurs-récepteurs gigabit Ethernet LAN8831
Les émetteurs-récepteurs gigabit Ethernet LAN8831 de Microchip Technology avec GMII/MII/RGMII sont des émetteurs-récepteurs Ethernet triple vitesse (10BASE-T/100BASE - TX/1000BASE-T) entièrement intégrés. Ces composants sont conçus pour transmettre et recevoir des données sur les câbles standard CAT-5, CAT-5e et CAT-6 à paires torsadées non blindées (UTP).
Les émetteurs-récepteurs gigabit Ethernet LAN8831 de Microchip fournissent les normes de l'industrie GMII/MII (Interface indépendante des moyens Gigabit/Interface indépendante des moyens) pour le contact avec les MAC GMII/MII dans les processeurs gigabit Ethernet et les commutateurs pour le transfert de données à 1 000 Mb/s ou 10/100 Mb/s. De plus, un mode RGMII (interface indépendante des moyens Gigabit réduits) est fourni en option, permettant au LAN8831 de fournir des GPIO supplémentaires.
Le LAN8831 dispose d'une disposition de carte simplifiée et d'un coût de carte réduit en mettant en œuvre des résistances de terminaison sur puce pour les quatre paires différentielles et en intégrant un contrôleur LDO pour piloter un MOSFET économique pour alimenter la tension de base. Le LAN8831 dispose de caractéristiques de diagnostic pour promouvoir l'apparition et le débogage du système dans les tests de production et le déploiement des produits.
Le LAN8831 est logé dans un boîtier VQFN à 64 broches, conforme à la directive RoHS.
Caractéristiques
- Émetteur-récepteur Ethernet 10/100/1 000 Mb/s à puce unique adapté aux applications IEEE 802.3
- Interface standard GMII/MII avec E/S tolérantes à 3,3 V/2,5 V/1,8 V
- RGMII avec E/S tolérantes 3,3 V/2,5 V/1,8 V
- Le minutage RGMII prend en charge le délai sur puce selon RGMII version 2.0, avec des options de programmation pour le délai externe et faisant des ajustements/corrections aux chemins de synchronisation TX et RX
- Auto-négociation pour sélectionner automatiquement la vitesse de liaison la plus élevée (10/100/1 000 Mb/s) et duplex (semi/intégral)
- Résistances de terminaison sur puce pour les paires différentielles
- Contrôleur LDO sur puce pour prendre en charge un fonctionnement d'alimentation simple de 3,3 V
- Prise en charge de Jumbo frame jusqu'à 16 Ko
- Sortie horloge de référence 125 MHz
- Mode de mise hors tension par détection d'énergie pour une consommation d'énergie réduite lorsque le câble n'est pas connecté
- Prise en charge Ethernet économe en énergie (EEE) avec mode inactif à faible puissance (LPI) et arrêt d'horloge pour 100BASE-TX/1000BASE-T et réduction d'amplitude de transmission avec l'option 10BASE-Te
- Prise en charge de Wake-On-LAN (WOL) avec une détection de paquet personnalisée robuste
- Sorties LED programmables pour la liaison, l'activité et la vitesse
- Diagnostic de câble basé sur TDR LinkMD® pour identifier les câbles en cuivre défectueux
- Indication de qualité du signal
- Prise en charge d'arbre NAND paramétrique pour détecter les défauts
- Entre E/S sur puce et carte
- Modes de boucle de retour pour les diagnostics
- Croisement MDI/MDI-X automatique pour détecter et corriger l'échange de paires à toutes les vitesses d'exploitation
- Détection et correction automatiques des échanges de paires, déviation de paire et interface de gestion MDC/MDIO de polarité de paire pour la configuration du registre PHY
- Option de broche d'interruption
- Modes de mise hors tension et d'économie d'énergie
- Tensions de fonctionnement
- Cœur (VDD, VDDAL, VDDAL_PLL)
- E/S 3,3 V, 2,5 V ou 1,8 V VDD (VDDIO)
- Émetteur-récepteur 3,3 V ou 2,5 V (VDDAH)
- Disponible en plages de température commerciale (de 0 °C à +70 °C) et industrielle étendue (de -40 °C à + 105 °C)
- Boîtier VQFN 64 broches (8 mm × 8 mm)
Applications
- Contrôle industriel
- Imprimante laser/réseau
- Stockage relié au réseau (NAS)
- Serveur réseau
- Passerelle large bande
- Routeur Gigabit SOHO/SMB
- IPTV
- Décodeur IP
- Consoles de jeux
- Caméra IP
- Centre multimédia « Triple Play » (données, voix, vidéo)
- Convertisseur multimédia
Produits associés
Microchip Technology Émetteurs-récepteurs gigabit Ethernet LAN8830 avec RGMII
Émetteurs-récepteurs Ethernet triple vitesse intégrés à couche physique pour la transmission et la réception de données.

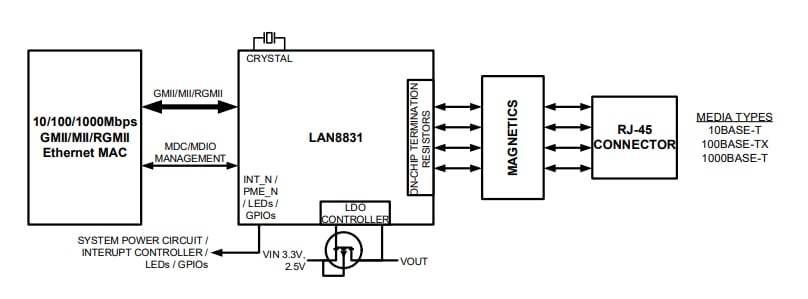

Schéma fonctionnel
