Microchip Technology Contrôleur de périphérique LAN9253 EtherCAT®
Le contrôleur de périphérique LAN9253 EtherCAT® de Microchip Technology fournit des PHY Ethernet à double intégration, dont chacun fournit un émetteur-récepteur 100BASE-TX en duplex intégral et prend en charge un fonctionnement à 100 Mbps. Le LAN9253 prend en charge HP Auto-MDIX, permettant l'utilisation de câbles LAN à connexion directe ou croisés. Ce dispositif fournit aux développeurs de systèmes une solution économique pour la réalisation des solutions de périphériques EtherCAT. Le LAN9253 comprend un contrôleur esclave EtherCAT à 3 ports avec 8 ko de mémoire double port (DPRAM), 8 SyncManagers, 8 unités de gestion de mémoire Fieldbus (FMMU) et une horloge 64 bits distribuée.
Le contrôleur de périphérique LAN9253 EtherCAT de Microchip Technology est proposé en boîtier QFN64 et est disponible dans des plages de températures commerciales, industrielles et industrielles étendues.
Caractéristiques
- Contrôleur esclave EtherCAT 2/3 ports avec 8 unités de gestion de mémoire de bus Fieldbus (FMMU) et 8 SyncManagers
- Durée de cycle EtherCAT optimisée
- Interfaces vers des contrôleurs intégrés 8/16 bits et des contrôleurs intégrés 32 bits avec un bus 8/16 bits
- PHY Ethernet à double intégration avec HP Auto-MDIX
- Bande passante Ethernet 100BASE-TX
- Prise en charge de 100Base FX via un émetteur-récepteur externe
- E/S à tension variable de 1,8 V à 3,3 V
- Régulateur de noyau intégré de 1,2 V pour un fonctionnement unique de 3,3 V
- Connexion en guirlande d'horloges entre les appareils
- Possibilité de fonctionner sans ESI EEPROM
- Diagnostic de câble
- Ouvert / court-circuit
- Longueur de câble
- Températures de fonctionnement
- Commerciale : 0 °C à +70 °C
- Industrielle : -40 °C à +85 °C
- Industrielle étendue : -40 °C à +105 °C
- Boîtier QFN64 9,0 mm x 9,0 mm
Applications
- Contrôle de mouvement du moteur
- Acquisition de données
- Automatisation des processus et des usines
- Modules de communication et cartes d'interface
- Capteurs
- Automatisation des réseaux électriques
- Automatisation de bâtiments (immotique)
- Systèmes de vannes hydrauliques et pneumatiques
- Interfaces homme-machine (IHM)
Produits associés
Microchip Technology Contrôleur esclave EtherCAT 2/3 ports LAN9252
Comprend des doubles PHY Ethernet intégrés contenant chacun un émetteur-récepteur full duplex 100BASE-TX.

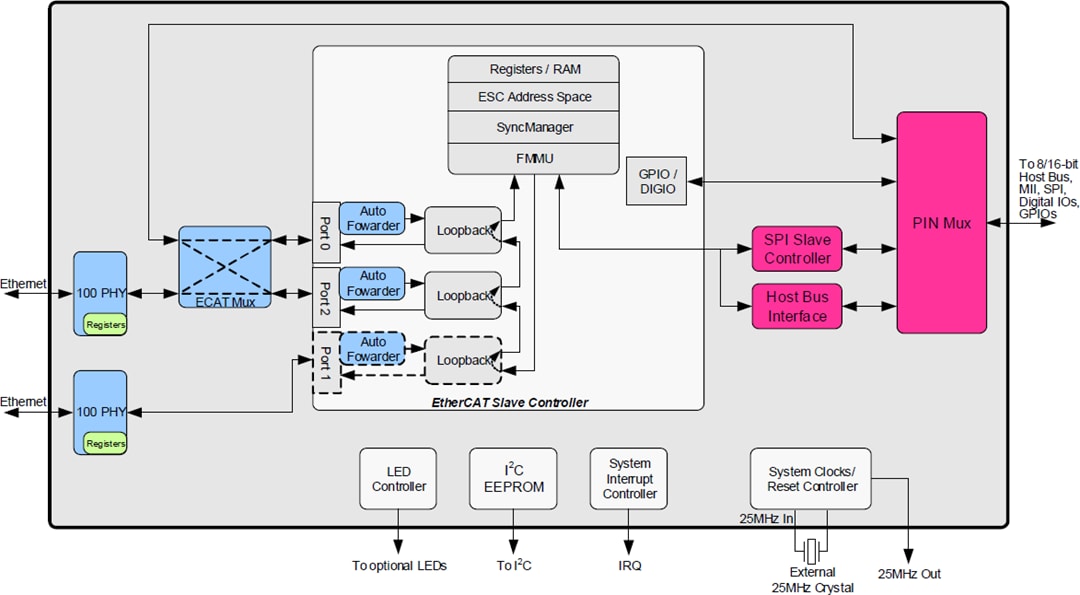

Schéma de principe interne
Schéma de principe du système

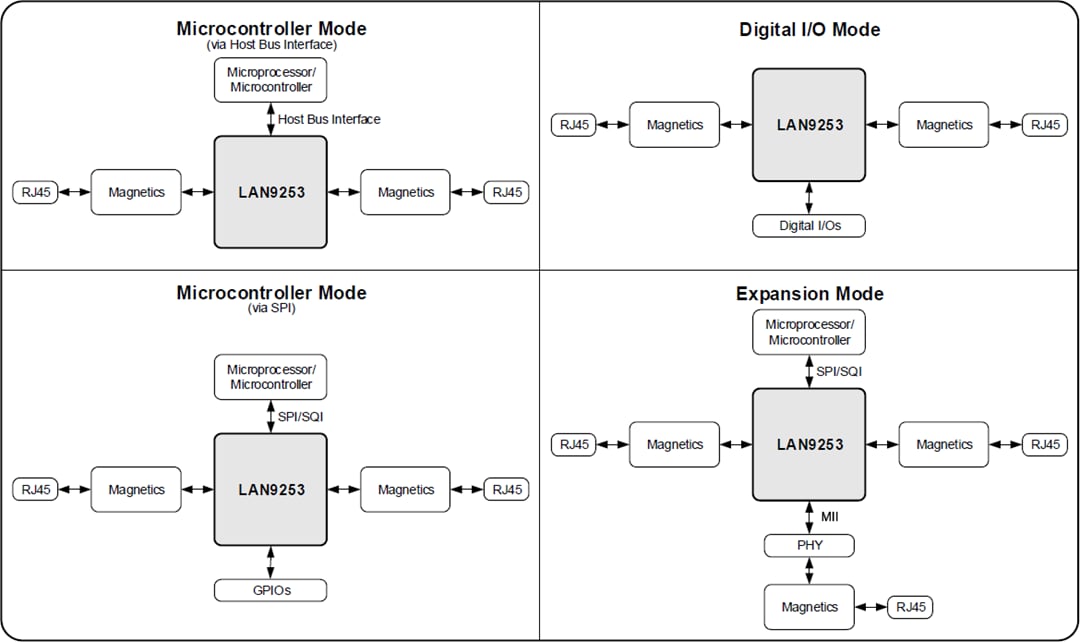

Modes de fonctionnement
