Microchip Technology Contrôleurs USB Type-C™ PD 3.1 MCP22301

Les dispositifs de commande Microchip Technology MCP22301 USB de type C® Power Delivery (PD) 3.1 sont conçus pour respecter des caractéristiques techniques de câbles et de connecteurs USB de type C et USB PD 3.1. Ces dispositifs de commande autonomes et de petite taille permettent l'orientation et la détection de fiches de câbles pour un connecteur USB de type C. Les contrôleurs PD MCP22301 implémente la communication en bande de base avec un périphérique USB Type-C partenaire via MAC USB PD 3.1 intégré. Ces dispositifs de commande intègrent des composants analogiques et discrets requis pour des applications PD USB de type C, notamment pour une circuiterie de tension/détection de courant pour la détection de surintensités/surtensions et pour deux FET sous VCONN et à commutation Rp/Rd.

Les dispositifs de commande PD MCP22301 présentent un microcontrôleur SAMD20 (Arm Cortex®-M0+ 32 bits) et une fonctionnalité MAC/PHY PD MCP22350. Ces contrôleurs comprennent dix broches E/S à usage général configurables et sont disponibles en boîtier 40-VQFN de 6 mm x 6 mm. Les contrôleurs PD MCP22301 sont utilisés dans les stations de recharge multiport, les casiers de recharge, les systèmes de conférence, les terminaux de point de vente et les outils électriques.

Caractéristiques

  • USB PD 3.1 compatible MAC
  • Prise en charge du connecteur USB Type-C avec détection et contrôle de la connexion.
  • Logique de détection du câble USB Type-C
  • Composants analogiques discrets intégrés
  • CPU Arm® Cortex-M0+ de 32 bits
  • Solution optionnelle à deux ports via MCP22350 :
    • Le micrologiciel Power delivery contrôle tous les ports
    • SPI pour communication externe MCP22350
  • Alimentation et E/S
    • Régulateur de tension 1,8 V intégré
    • Dix broches E/S configurables à usage général
  • Micrologiciel PD entièrement personnalisable :
    • Environnement de développement et de programmation MPLABX conforme aux normes industrielles
    • Prise en charge du fonctionnement en mode alternatif
    • Prise en charge de tous les profils PD standard (15/27/45/60/100 W) et des profils personnalisés
    • Prise en charge du fonctionnement des ports à double rôle (DRP)
    • La pile Power Delivery (PDS) permet des applications PD personnalisées
  • Disponible dans un boîtier 40-VQFN de 6 mm x 6 mm

Applications

  • Terminaux de point de vente
  • Casiers de chargement
  • Stations de chargement à ports multiples
  • Produits et capteurs IdO
  • Systèmes de conférence
  • Haut-parleurs et moniteurs intelligents
  • Outils électriques

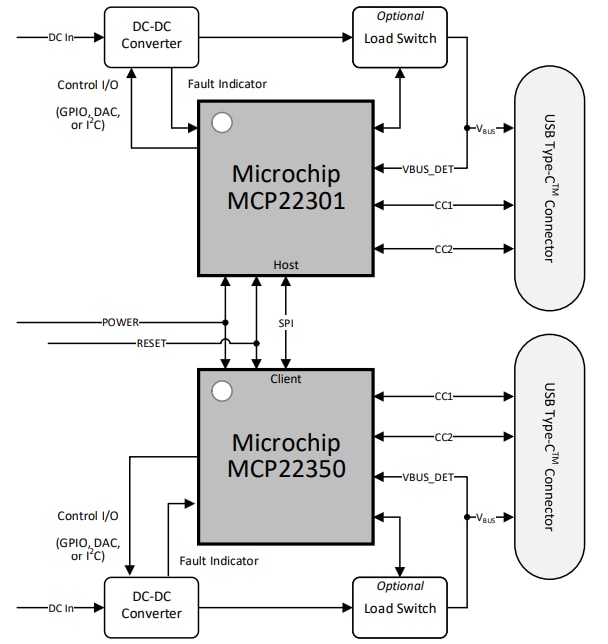

Application à deux ports

Schéma de principe - Microchip Technology Contrôleurs USB Type-C™ PD 3.1 MCP22301

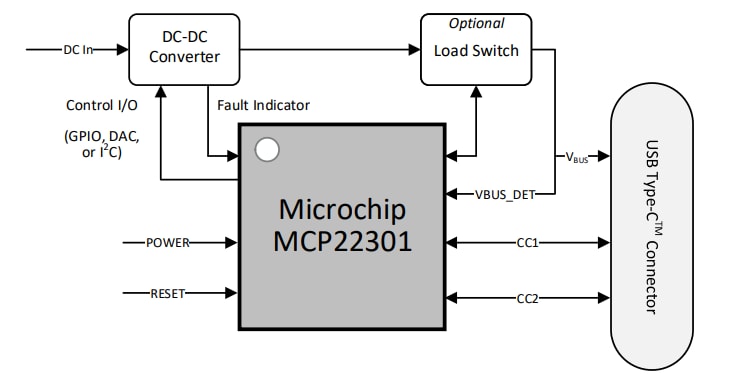

Application à la source

Schéma de principe - Microchip Technology Contrôleurs USB Type-C™ PD 3.1 MCP22301
