Microchip Technology Pilotes de grille pour moteurs à courant continu sans balais triphasés MCP8027
Les pilotes de grille pour moteur CC brushless (BLDC) triphasés MCP8027 Microchip comprennent trois pilotes demi-pont intégrés. Les trois pilotes demi-pont peuvent fournir 0,5 A à un courant de sortie de crête de 12 V pour piloter des transistors MOSFET NMOS côté haut et côté bas. Ces pilotes de grille moteur BLDC intègrent deux régulateurs LDO, un régulateur de tension Buck, un capteur de surchauffe, un comparateur et des comparateurs de surveillance de puissance. Les pilotes de grille MCP8027 fonctionnent dans une plage de température de -40 °C à 150 °C et une plage de tension de 6 V à 28 V.
Les pilotes de grille MCP8027 disposent d’un courant de repos standard de 5 μA (mode veille), d’une fonction d’arrêt thermique et d’une plage de tension d’entrée de 6 V à 40 V. Ces pilotes sont disponibles en boîtiers QFN 40 fils de 5 mm x 5 mm et TQFP 48 fils de 7 mm x 7 mm avec pastille exposée (EP). Les pilotes MCP8027 sont utilisés dans les appareils ménagers, les moteurs synchrones à aimant permanent (PMSM), les avions de loisir et les moteurs de ventilation.
Caractéristiques
- Courant de repos
- Mode veille standard de 5 µA
- Mode veille < 200 µA
- Trois pilotes en demi-pont :
- Contrôle d'entrée indépendant pour les MOSFET NMOS côté haut et NMOS côté bas.
- Courant de sortie de crête de 0,5 A à 12 V
- Protection contre le courant transversal
- Protection contre les surintensités et les courts-circuits
- Régulateurs linéaires à sortie fixe :
- 5 V à 30 mA
- 12 V à 30 mA
- Trois amplificateurs opérationnels
- Plage de tension d'entrée de 6 V à 40 V
- Régulateur Buck à sortie réglable (750 mW)
- Comparateur de surintensité avec référence CNA
- Convertisseurs de niveau
- Plage de tension opérationnelle de 6 V à 28 V
- Verrouillage du régulateur Buck en cas de sous-tension à 4 V
- Verrouillage en cas de sous-tension (sauf Buck) (UVLO) à 5,5 V
- Verrouillage en cas de surtension (OVLO) à 32 V
Applications
- Moteurs industriels à carburant, à eau et de ventilation
- Appareils ménagers
- Commande de moteur synchrone à aimants permanents (PMSM)
- Aéronefs, bateaux et véhicules de loisir

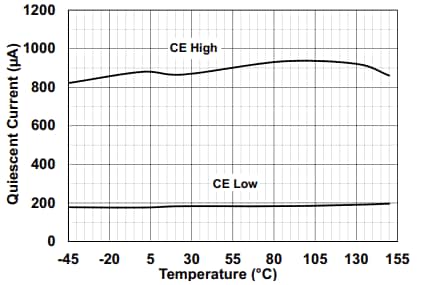

Courbe caractéristique
Carte d’évaluation associée
Microchip Technology Carte d'évaluation EV83F07A
Fait la démonstration des capacités d'entraînement du pilote de grille pour moteur BLDC triphasé MCP8027.
Publié le: 2024-07-12
| Mis à jour le: 2024-07-30
