Microchip Technology Contrôleur Buck synchrone MIC2128
Le contrôleur Buck synchrone MIC2128 de Microchip Technology est doté d'une architecture unique de contrôle adaptatif du temps d'enclenchement. Le MIC2128 fonctionne sur une plage de tension d'entrée de 4,5 V à 75,0 V et peut être utilisé pour fournir un courant de charge jusqu'à 25 A (limité thermiquement). La tension de sortie est réglable jusqu'à 0,6 V avec une précision garantie de ±1 %. Le dispositif fonctionne avec une fréquence de commutation programmable de 270 kHz à 800 kHz.
Le MIC2128 de Microchip Technology dispose d'une broche de démarrage progressif externe (SS), permettant à l'utilisateur d'ajuster le temps de démarrage progressif de la sortie afin de réduire le courant d'appel du secteur pendant le démarrage. Le MIC2128 dispose d'un LDO d'amorçage auxiliaire, qui améliore l'efficacité du système en alimentant le circuit interne MIC2128 en courant de polarisation et en pilotes de grille à partir de la sortie du convertisseur. Un signal de niveau logique activé (EN) peut être utilisé pour activer ou désactiver le contrôleur. Le MIC2128 peut démarrer de manière monotone dans une sortie pré-polarisée. Le MIC2128 dispose d'un signal Power Good (PG) à drain ouvert qui signale que la sortie est régulée et qui peut être utilisé à des fins de séquençage simple de l'alimentation.
Le MIC2128 offre une suite complète de fonctions de protection pour assurer la protection du circuit intégré en cas de défaillance. Il s'agit notamment d'un verrouillage en cas de sous-tension pour garantir un fonctionnement correct dans des conditions de baisse de puissance, d'une protection contre les courts-circuits en mode « hoquet » et d'un arrêt thermique. Le MIC2128 est disponible dans un boîtier VQFN (Very Thin Quad Flat No-lead) à 16 broches (3 mm x 3 mm), avec une plage de température de fonctionnement allant de -40 °C à +125 °C.
Caractéristiques
- Architecture Hyper Speed Control®
- Capacité élevée de conversion de la tension d'entrée en tension de sortie
- Stable avec Any Capacitor™
- Réponse transitoire de charge Ultra-rapide
- Tension d'entrée de 4,5 V à 75 V
- Tension de sortie réglable de 0,6 V à 30 V
- Fréquence de commutation programmable de 270 kHz à 800 kHz
- Démarrage progressif programmable en externe
- Entrée activée et sortie Power Good
- Régulateur 5 V intégré pour un fonctionnement à alimentation unique
- LDO d'amorçage auxiliaire
- Diode d'amorçage interne
- Limite de courant programmable et protection contre les courts-circuits en mode « hoquet »
- Compensation interne et arrêt thermique
- Prend en charge un démarrage sûr dans une sortie pré-polarisée
- Plage de température de jonction de -40 °C à +125 °C
- Boîtier VQFN-16
- Dimensions de l'emballage de 3 mm x 3 mm
Applications
- Équipement réseau/télécoms
- Stations de base et serveurs
- Systèmes d'alimentation distribués
- Alimentations industrielles

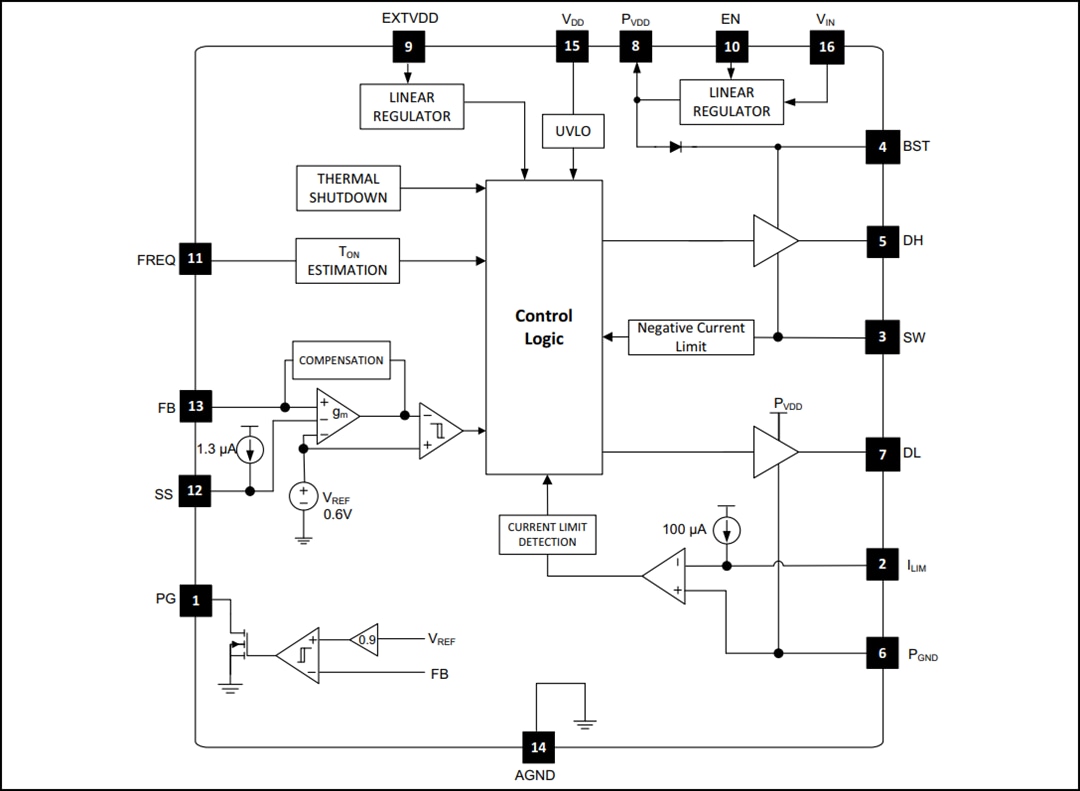

Schéma fonctionnel

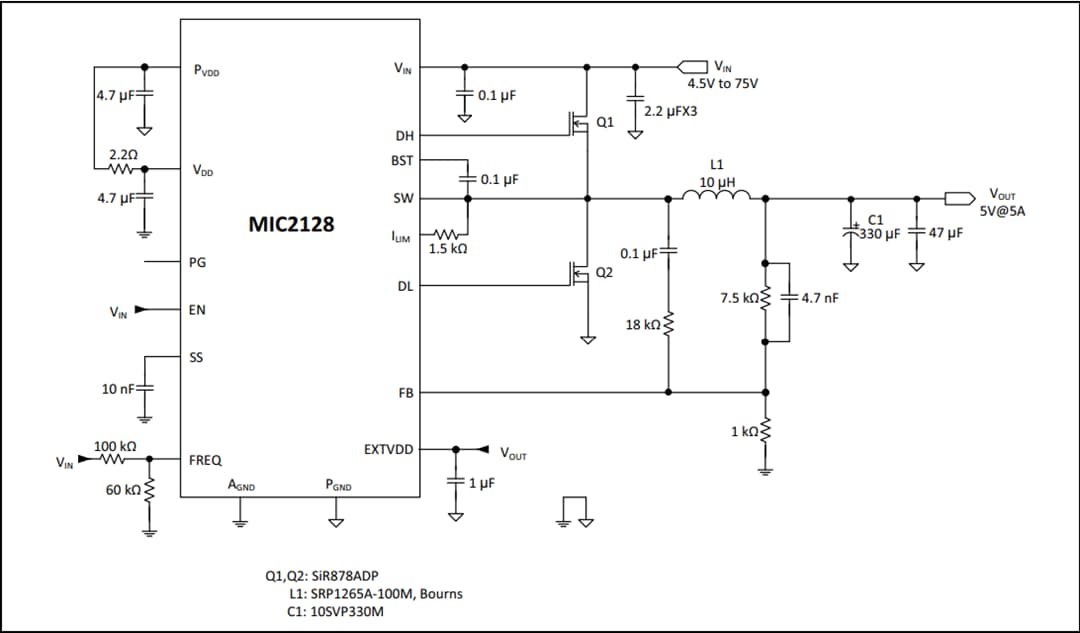

Circuit d'application standard
Outils de développement
Microchip Technology Carte d'évaluation haute puissance MIC2128 (ADM01006)
Conception de référence conçue pour démontrer le courant de sortie élevé du contrôleur Buck MIC2128.
