Microchip Technology Contrôleur de gestion d’alimentation PoE PD77020
Le contrôleur de gestion d’alimentation PoE PD77020 de Microchip Technology fournit des fonctions PoE à ports multiples, telles que le mappage de ports (matrice de ports), la priorité des ports, l’état des ports et la gestion de l’alimentation du système. Le dispositif PD77020 peut être utilisé avec le gestionnaire PoE de septième génération PD77728 de Puce électronique. Le composant PD77020 de Microchip Technology est basé sur un contrôleur SAMD21 de Microchip et est fourni dans un boîtier QFN à 32 broches 5 mm × 5 mm.
Caractéristiques
- Un système PSE fonctionnant en mode contrôleur avec PD77020 dispose des caractéristiques suivantes au niveau du système et du port :
- Prise en charge de jusqu’à 16 bancs d’alimentation
- Gestion de l'alimentation
- Configuration des ports actifs (désactivation des ports inutilisés)
- Ports de mise sous tension (basés sur les résultats de détection/classification)
- Mise hors tension des ports (en fonction du budget d’alimentation)
- Autoclasse
- Budgétisation énergétique
- Broches Power Good en traduction OSS
- OSS — Priorité du Port
- Mesure de la puissance
- Communication avec l’hôte (protocole 15 octets)
- État du système, du périphérique et du port
- Alarme de température
- Température des puces de lecture
- LLDP
- Un système PSE fonctionnant en mode contrôleur avec PD77728 dispose des caractéristiques suivantes au niveau du système et du port :
- Détection
- Classification
- Courant d’appel
- Mise sous tension du Port
- Protection en temps réel (PTR)
- Hôte
- Configuration de haut niveau (budget énergétique total)
- Définitions de priorité des Ports
- Lecture des informations PoE du PD77020
Applications
- Commutateurs et routeurs pour les marchés des entreprises, des petites et moyennes entreprises, SOHO et commerciaux
- Commutateurs et routeurs pour le marché des entreprises
- Commutateurs pour les petites et moyennes entreprises et les marchés commerciaux SOHO
- Injecteurs PoE

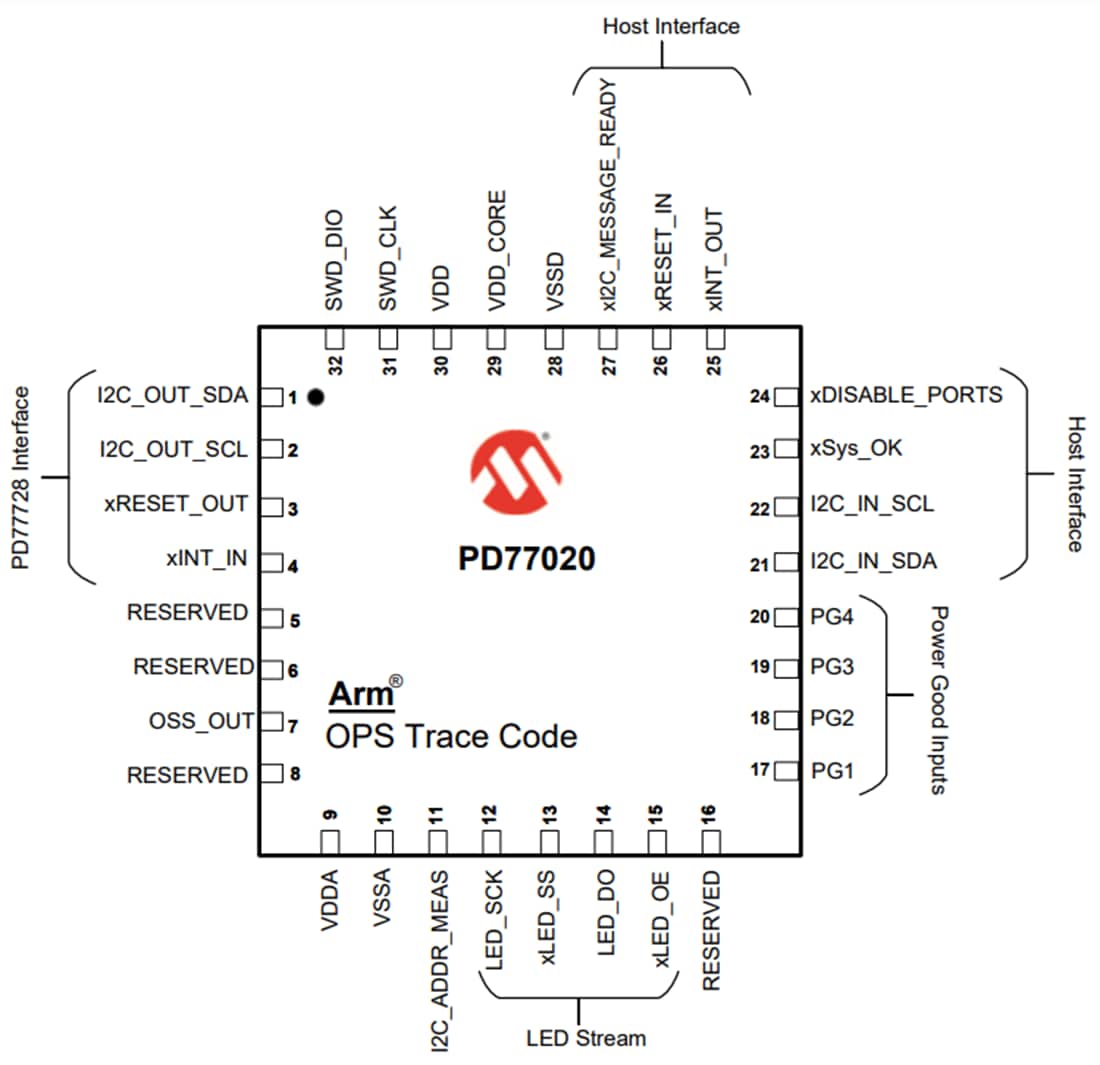

Schéma des broches
Produit associé
Microchip Technology Contrôleur/gestionnaire 8 ports PSE PoE PD77728
Fait partie de la famille d'équipement source d'alimentation (PSE) à alimentation via Ethernet (PoE) conforme IEEE® 802.3bt de septième génération de Microchip.
Outils de développement associés
Microchip Technology Carte d’évaluation (EVB) EV42P34A
La carte démontre 8 ports à 4 paires IEEE® 802.3bt en utilisant PD77728 et PD77020 en mode contrôleur.
Publié le: 2024-07-23
| Mis à jour le: 2024-08-02
