Microchip Technology Microcontrôleurs PIC16F18054/55/74/75
Les microcontrôleurs (MCU) PIC16F18054/55/74/75 de Microchip Technology sont des composants compacts et riches en fonctionnalités dotés de périphériques analogiques et numériques robustes. Ces microcontrôleurs disposent d’une mémoire flash de données (EEPROM) de 128 octets, d’une mémoire flash de programme de 7 ko/14 ko, d’une SRAM de données de 512/1 024 octets et d’une entrée d’horloge 32 MHz. Les microcontrôleurs PIC16F180x proposent également une plage de tension de fonctionnement de 1,8 V à 5,5 V, un temps d’instruction minimal de 125 ns et fonctionnent sur une plage de température de -40 °C à +125 °C.
Les microcontrôleurs PIC16F18054/55/74/75 comprennent une technique de diviseur de tension capacitif (CVD) automatisé pour une détection tactile capacitive avancée et un module numérique-analogique (CNA) 8 bits. Ces microcontrôleurs comprennent également un convertisseur analogique-numériqueavec calcul (ADCC) 10 bits. Les microcontrôleurs PIC16F18054/55/74/75 sont fournis avec divers périphériques de contrôle de forme d'onde et de communication, notamment trois modulateurs de largeur d'impulsion (MLI) 10 bits pour un contrôle de moteur facile sur puce. Ces microcontrôleurs sont idéaux pour les applications de capteur et de contrôle à faible coût.
Caractéristiques
- Vitesse de fonctionnement :
- Entrée d'horloge 32 MHz
- Durée d'instruction minimale de 125 ns
- Mémoire flash de programme 7 ko/14 ko
- Mémoire flash de données 128 octets
- SRAM de données 512 octets/1 024 octets
- Plage de température de fonctionnement : -40 °C à +125 °C
- Tension de fonctionnement de 1,8 V à 5,5 V

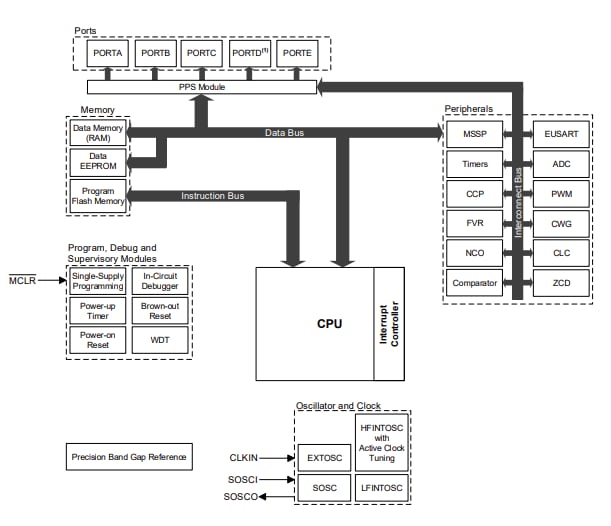

Schéma fonctionnel
