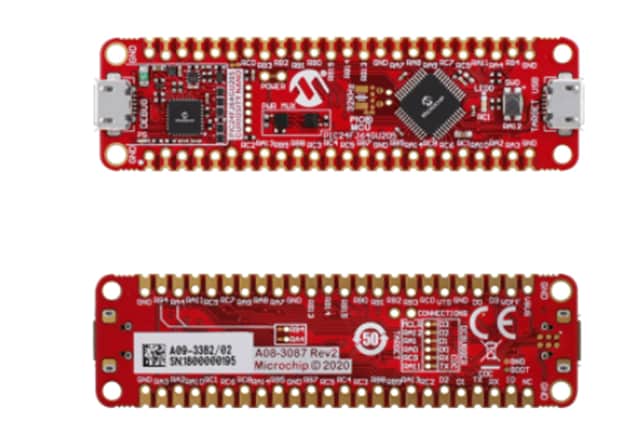

Microchip Technology Carte Curiosity Nano PIC24FJ64GU205 (EV10K72A)

La carte Curiosity Nano PIC24FJ64GU205 de Microchip Technology (EV10K72A) est une plate-forme matérielle économique pour évaluer la famille de microcontrôleurs (MCU) basse consommation PIC24FJ « GP2/GU2 ». La carte comprend le PIC24FJ64GU205, qui offre 64 ko de mémoire Flash ECC, 8 ko de RAM, un CAN 12 bits/400 kS/s, trois comparateurs analogiques, ainsi que plusieurs périphériques indépendants de base (CIP) et un hôte/périphérique/OTG USB 2.0 pleine vitesse. Les microcontrôleurs PIC24FJ64GU205 fournissent un courant de veille jusqu'à quelques centaines de nA tout en conservant le contenu complet de la RAM. Les microcontrôleurs sont idéaux pour prolonger la durée de vie de la batterie dans les nœuds de capteurs, l'IdO et les applications portables.

La carte Curiosity Nano PIC24FJ64GU205 de Microchip permet un accès facile à toutes les caractéristiques du PIC24FJ64GU205 pour un prototypage rapide. La carte Nano a un connecteur USB cible pour développer une application de périphérique USB à l'aide du périphérique USB intégré disponible sur le microcontrôleur PIC24FJ64GU205. Elle est prise en charge par l'IDE (Integrated Development Environment) MPLAB® X et le cadre de développement MPLAB® Code Configurator (MCC).

La carte de développement Curiosity Nano comporte un débogueur Nano intégré pour la programmation et le débogage et ne nécessite aucun outil externe pour programmer le composant PIC24FJ64GU205.

Caractéristiques

Connecteur USB cible pour développer des applications de dispositifs USB à l'aide du périphérique USB intégré sur le dispositif PIC24FJ64GU205
Débogueur intégré
- Identification de la carte dans l'IDE MPLAB X
- Une LED d'alimentation/d'état (verte)
- Programmation et débogage
- Port COM virtuel (CDC)
- Un analyseur logique (DGI GPIO)

Dispositif PIC24FJ64GU205 avec 64 ko de mémoire Flash ECC et 8 ko de RAM dans un boîtier TQFP à 48 broches
Une LED utilisateur (jaune)
Un commutateur mécanique utilisateur
Alimenté par USB
- Tension cible réglable
- Régulateur LDO MIC5353 contrôlé par le débogueur intégré
- Tension de sortie de 1,8 à 3,6 V
- Courant de sortie maximal de 500 mA (limité par la température ambiante et la tension de sortie)
