Microchip Technology UMPU à quatre cœurs RISC-V 64 bits PIC64GX1000
Microchip Technology PIC64GX1000 64-bit RISC-V Quad-Core Microprocessors (MPUs) are Linux® OS-capable processors that provide power-efficient and embedded computing platforms based on RISC-V Instruction Set Architecture (ISA). These microprocessors include built-in secure boot, real-time modes, a large flexible L2 memory subsystem, and embedded peripherals. The PIC64GX1000 microprocessors feature integrated 128KB embedded Non-Volatile Memory (eNVM) for boot, platform interrupt controller, and Integrated dual Physically Unclonable Function (PUF).
Caractéristiques
- Quadruples cœurs d’application RISC-V RV64GC 625 MHz (U54) :
- Unité de Protection physique de la mémoire (PMP)
- Unité de gestion de mémoire
- Sous-système de mémoire L1 avec détection de double erreur correcte à une seule erreur (SECDED) :
- Cache d’instructions 8 voies 32 ko ou mémoire étroitement intégrée 28 ko en option
- Cache de données 8 voies 32 KB
- Simple cœur de 625 MHz processeur de moniteur RV64IMAC 64 bits (E51) :
- Sous-système de mémoire de 16 KB avec SECDED configurable comme cache d’instructions L1 bidirectionnel ou comme mémoire étroitement intégrée
- Mémoire de données étroitement intégrée de 8 KB
- Unité PMP
- Sous-système de mémoire de 2 MB L2 Flexible avec SECDED configurable comme :
- Cache L2 associatif 16 voies
- Mode de mémoire à intégration souple (LIM) pour un accès déterministe
- Mode Mémoire tampon cohérente pour les messages partagés sur les cœurs
- Commutateur E/S AMBA avec QoS et protection de mémoire
- Contrôleur de mémoire DDR4/LPDDR4 36 bits intégré avec SECDED
- Mémoire non volatile (eNVM) intégrée 128 ko pour le démarrage
- Processeur E/S :
- Deux MAC GigE
- OTG USB 2.0
- SD/SDIO MMC 5.1
- Deux CAN 2.0 A et B
- Exécuter un contrôleur flash SPI quadruple en place
- Cinq UART multimodes
- Deux SPI et deux I2C
- HDMI® 1.4
- CSI-2 MIPI®
- RTC et GPIO
- Cinq minuteurs watchdog
- Minuteurs
- 4 PCIe® de génération 2 intégrées
- Sécurité :
- Processeur cryptographie Athena F5200 TeraFire (1x) et 200 MHz
- Protection de flux binaire brevetée d’analyse de puissance différentielle (DPA) de Cryptographie Research Incorporated (IRC)
- Double fonction physiquement non clonable (PUF) intégrée
- 56 ko de mémoire non volatile (sNVM) sécurisée
- Détecteurs d’intégrité et contre-mesures intégrés
- Vérification d’intégrité du Digest pour sNVM et eNVM
Applications
- Industrie
- Automobile
- Télécommunications
- IoT et IIoT
- Aérospatiale
- Défense
Vidéos

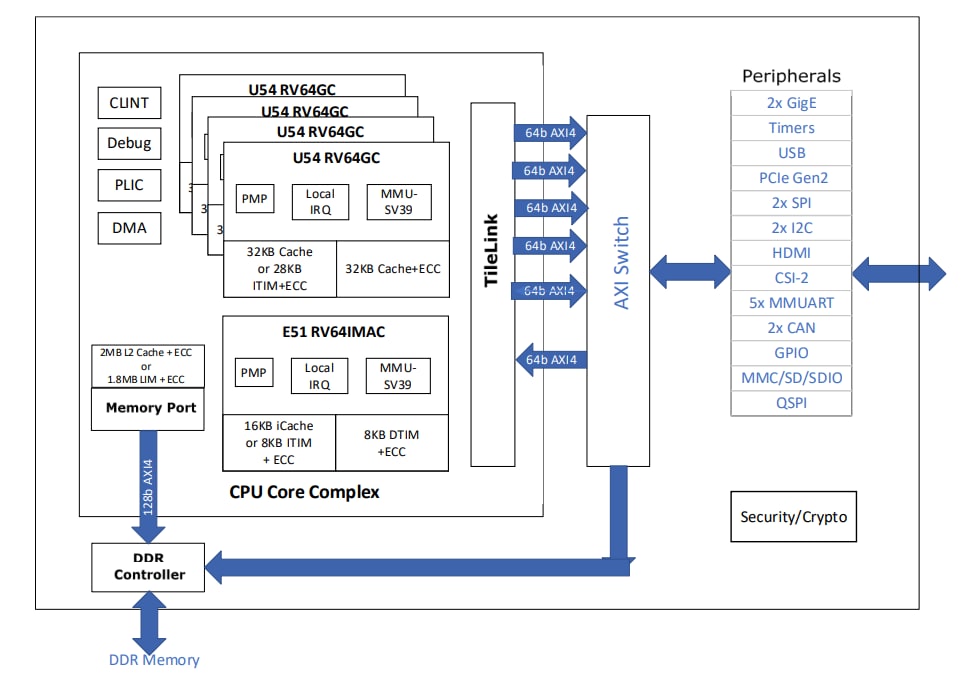

Schéma fonctionnel
Kit associé
Microchip Technology kit Curiosity PIC64GX1000
Prend en charge les interfaces microSD™, DDR4™, SGMII, USB-UART, mikroBUS™ et HDMI.
Related ICs
Microchip Technology Circuit intégré de gestion de l'alimentation MCP16701
Il intègre huit convertisseurs Buck CC-CC, quatre LDO de 300 mA et un contrôleur LDO.
Publié le: 2024-08-23
| Mis à jour le: 2025-07-07
