Microchip Technology Kit d'évaluation PL460-EK
Le kit d'évaluation PL460-EK de Microchip Technology offre une carte d'extension Xplained PRO, y compris un modem PL460 qui intègre un étage d'amplification du signal PLC. Le PL460-EK est une solution hautement intégrée qui réduit la nomenclature totale, simplifie la disposition et facilite la conception du modem.
Le PL460 est conçu pour être piloté par des dispositifs hôtes Microchip externes, offrant ainsi une flexibilité supplémentaire du côté hôte. Le dispositif hôte Microchip charge le micrologiciel de protocole PLC approprié dans le PL460 avant le fonctionnement du modem et contrôle le modem.
Le PL460-EK est une carte compagnon client pour la famille PIC32CXMT de cartes EK/DB, la famille SAM4CMx-DB et les cartes SAME70-Xplained et SAMG55-Xplained. Toutes ces cartes comprennent un connecteur Xplained PRO (hôte) et le PL460-EK dispose en conséquence d'un connecteur Xplained PRO (client).
Caractéristiques
- Comprend une PL460, un modem programmable pour la communication de ligne d'alimentation (PLC) à bande étroite, capable d'exécuter n'importe quel protocole PLC dans la bande de fréquences inférieure à 500 kHz
- Met en œuvre une configuration multi-bande PLC dans la bande FCC, à l'aide de la branche de transmission principale avec le pilote PLC intégré et la bande A CENELEC à l'aide de la branche de transmission auxiliaire avec des composants discrets
- La carte a besoin de deux alimentations électriques différentes : une alimentation électrique de 3,3 V provient du connecteur d'embase Xplained PRO (J2) et l'autre de 15 V provient du connecteur de prise CC (J4)
- Connecteur d'embase Client Xplained PRO (J2) pour s'interfacer avec d'autres cartes
Contenu du kit
- 1 carte PL460-EK dans un boîtier
- 1 adaptateur d'alimentation électrique (CA/CC) 15 VCC avec fiches interchangeables
Produits associés
Microchip Technology Modems PLC à bande étroite programmables PL460
Conçu pour exécuter n'importe quel protocole PLC dans une bande de fréquences inférieure à 500 kHz.

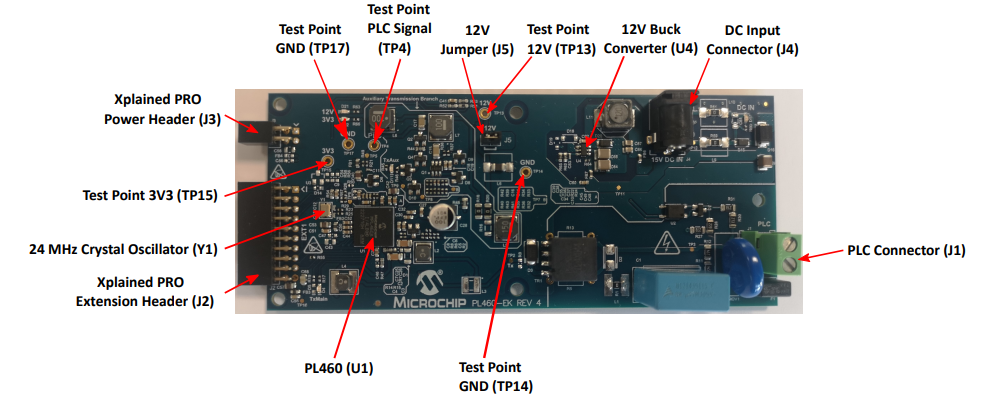

Description de la carte

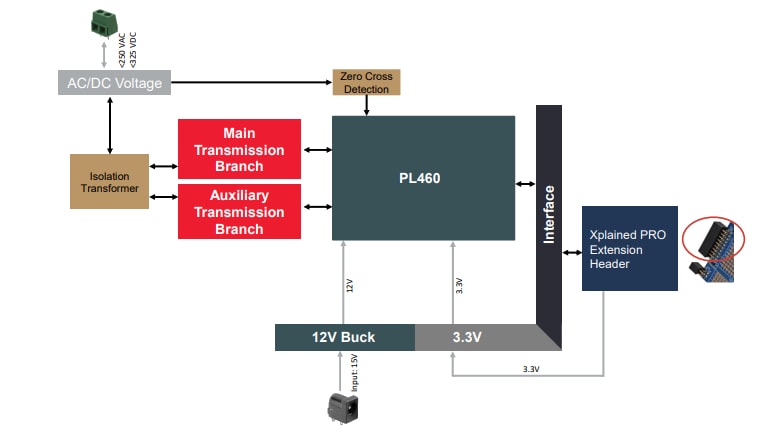

Schéma fonctionnel
