Microchip Technology Kit d’évaluation SAM D21 Xplained Pro

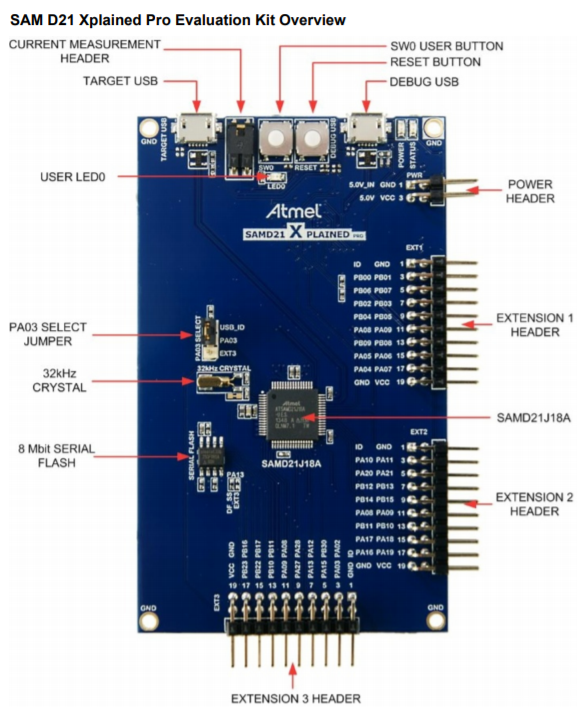

Le kit d’évaluation SAM D21 Xplained Pro de Microchip sert à évaluer le microcontrôleur ATSAMD21J18A. Le kit comprend un débogueur intégré embarqué et des fonctionnalités pour activer les périphériques et les intégrer rapidement à la conception. Le débogueur est un dispositif USB composite doté d’interfaces pour le débogueur, d’un port COM virtuel et d’une interface de passerelle de données (DGI). Aucun outil externe n’est nécessaire pour programmer ou déboguer.

La carte Xplained Pro dispose de trois embases d’extension Xplained Pro qui permettent une connexion rapide aux kits d’extension Xplained Pro. Les extensions Xplained Pro sont des cartes complémentaires modulaires pour la plateforme de développement Xplained Pro. Chacune ajoute des périphériques ou des fonctionnalités spécifiques, telles que des capteurs, une connectivité filaire et sans fil, des contrôleurs tactiles, l’authentification cryptographique, des écrans tactiles à cristaux liquides et des cartes enfichables Mikrobus™. La conception modulaire des cartes d’extension Xplained Pro permet aux développeurs d’ajouter simplement les fonctionnalités souhaitées aux applications Xplained Pro. Cartes d’extension non incluses.

Caractéristiques

Microcontrôleur SAMD21J18A
Un bouton de réinitialisation mécanique
Un bouton-poussoir mécanique utilisateur – réveil, entrée de chargeur d’amorçage ou usage général
Une LED utilisateur jaune
Cristal 32,768 kHz
Interface USB, dispositif et mode hôte réduit
Mémoire flash série de 8 Mo
3 embases d’extension Xplained Pro
Alimenté par USB
Pris en charge avec des exemples d’applications dans l'infrastructure logiciel Atmel

Débogueur intégré
- Identifiant automatique pour l’identification de la carte dans Atmel Studio
- Une LED d'état jaune
- Une alimentation de circuit vert
- Débogage symbolique LED de types de données complexes, y compris les informations de portée
- Programmation et débogage
- Interface de passerelle de données avec SPI, I²C, 4 GPIO
- Port COM virtuel (CDC)
