Microchip Technology Commutateurs PCIe Switchtec PFX Gen 4 Fan-out
Les commutateurs PCIe® à sortance Switchtec™ PFX Gen 4 de Microchip Technology prennent en charge jusqu’à 100 voies, 52 ports, 26 partitions de commutation virtuelle et 48 ponts non transparents (NTB). De plus, les commutateurs PFX offrent des contrôleurs hot-plug et surprise-plug pour chaque port, un confinement avancé des erreurs et des capacités complètes de diagnostic et de débogage, une large gamme d’interfaces E/S et un processeur MIPS intégré. Les diagnostics et le débogage complets incluent un générateur et un analyseur PCIe, des compteurs d'erreurs et de performances par port, plusieurs modes de bouclage et une capture oculaire en temps réel. Les commutateurs PFX Gen 4 Fan-out comprennent les séries PM40100, PM40084, PM40068, PM40052, PM40036 et PM40028.
Les commutateurs Switchtec PFX Gen 4 de Microchip sont conçus pour les équipements de centre de données, les serveurs de défense et industriels, les postes de travail, les équipements de test, les équipements de production et de diffusion vidéo, les infrastructures cellulaires, les réseaux d'accès, les réseaux métropolitains et les réseaux de base.
Caractéristiques
- Commutateurs Gen 4 sans blocage à hautes performances
- Variantes à 100, 84, 68, 52, 36 et 28 voies
- Bifurcation des ports de à x11/x2/x4/x8/x16 voies
- Jusqu'à 48 NTB attribuables à n'importe quel port
- L'interconnexion logique non transparente (NT) permet des topologies plus importantes
- Prend en charge les mécanismes de basculement 1+1 et N+1
- Contrôleur DMA
- Moteur DMA à haute performance et très faible latence
- Confinement des erreurs
- Rapport d'erreur avancé (AER) sur tous les ports
- Confinement de port en aval (DPC) sur tous les ports en aval
- Synthèse du délai d'expiration (CTS) pour empêcher un état d'erreur dans un hôte en amont en raison de transactions incomplètes non publiées
- Contrôleurs hot-plug et surprise-plug par port
- GPIO configurables pour différentes normes de câble/connecteur
- Interfaces PCIe
- Câbles passifs, gérés et optiques
- Connecteurs SFF-8644, SFF-8643, SFF-8639, OCuLink et autres
- Diagnostics et débogage
- Capture oculaire en temps réel
- Capacité de bouclage externe
- Interfaces d’E/S périphériques
- Jusqu'à 11 Interfaces à deux fils (TWIs) avec prise en charge SMBus
- Jusqu'à 4 ports SGPIO compatibles SFF-8485
- Port MAC Ethernet 10/100 (MII/RMII) (PFX 96x/80x/64xG4)
- Jusqu'à 4 UART
- Interfaces JTAG et EJTAG
- E/S haut débit
- PCIe Gen 4 16 GT/s
- Prend en charge l'apprentissage de liaison conforme à la norme PCIe et la configuration PHY manuelle
- Configuration PHY manuelle pour optique
- Gestion de l’alimentation
- Gestion d'alimentation à état actif (ASPM)
- Gestion de l'alimentation contrôlée par logiciel
- Outils de diagnostic ChipLink
- Outils étendus de débogage, de diagnostic, de configuration et d'analyse avec une interface graphique intuitive
- Accès aux données de configuration, aux capacités de gestion et aux outils d'analyse de l'intégrité du signal (tels que la capture oculaire en temps réel)
Applications
- Équipement de centre de données
- Serveurs industriels et de défense
- Postes de travail
- Équipement de test
- Équipement de production et de diffusion vidéo
- Infrastructures cellulaires
- Réseaux d'accès
- Réseaux métropolitains
- Réseautage de base

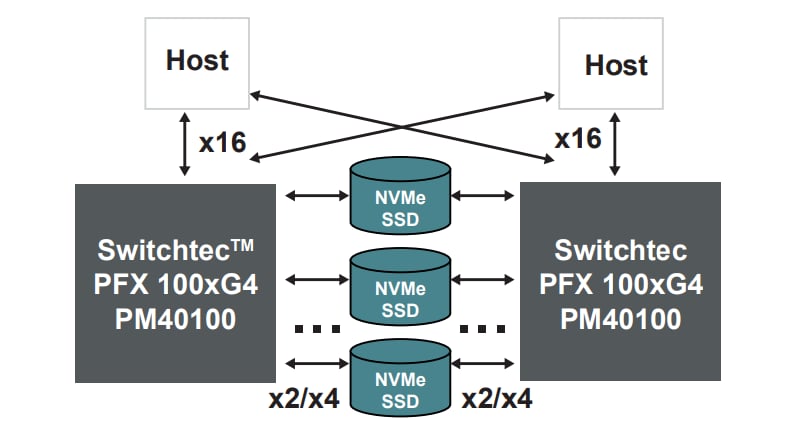

Exemple d'application
