Microchip Technology Circuits intégrés (CI) d'interface USB USB7006

Les CI d'interface USB USB7006 de Microchip Technology sont des contrôleurs de concentrateur USB 3.2 Gen 1 à faible consommation, configurable par l'OEM, avec 6 ports en aval. Ces circuits intégrés prennent en charge les USB 5 Gbps SuperSpeed+ (SS+), 5 Gbps SuperSpeed (SS), 480 Mbps Hi-Speed (HS), 12 Mbps Full-Speed (FS) et 1,5 Mbps LowSpeed (LS) en aval. Ces CI sont utilisés dans les concentrateurs USB autonomes, les stations d'accueil pour ordinateurs portables, les cartes mères PC, les stations d'accueil pour moniteurs PC et les périphériques multifonction USB 3.2 Gen 1.

Caractéristiques

  • Concentrateur intelligent USB à 6 ports avec :
    • Cinq ports USB 3.2 Gen 1 en aval (standard)
    • Un port USB 2.0 en aval (standard)
    • Le contrôleur de fonctionnalité du hub interne offre :
      • Prise en charge des points de terminaison de pont USB vers I2C/SPI/I2S/GPIO
      • Écriture et lecture du registre USB vers le concentrateur interne
  • Prise en charge de la gestion de l'alimentation par liaison USB (LPM)
  • Programmation de l'image du micrologiciel vers un périphérique mémoire SPI externe depuis l'hôte USB
  • Prise en charge du chargeur de batterie USB-IF révision 1.2 sur les ports en aval (DCP, CDP et SDP)
  • Options de configuration par l'OEM améliorées disponibles via OTP ou une mémoire SPI externe
  • Disponible en boîtier VQFN à 100 broches (12 mm x 12 mm) conforme à la directive RoHS
  • Prise en charge des températures de qualité commerciale et industrielle
  • Certifié automobile/AEC-Q100
  • Fonctionnement conforme à l'USB 3.2 Gen 1 5 Gbps, 480 Mbps, 12 Mbps et 1,5 Mbps
  • Broches USB 2.0 tolérantes à 5 V
  • Broches USB 3.2 Gen 1 tolérantes à 1,21 V
  • Résistances de terminaison et pull-up/down intégrées

Applications

  • Concentrateurs USB autonomes
  • Stations d'accueil pour ordinateurs portables
  • Cartes mères PC
  • Stations d'accueil pour moniteurs PC
  • Périphériques USB 3.2 Gen 1 multifonctions

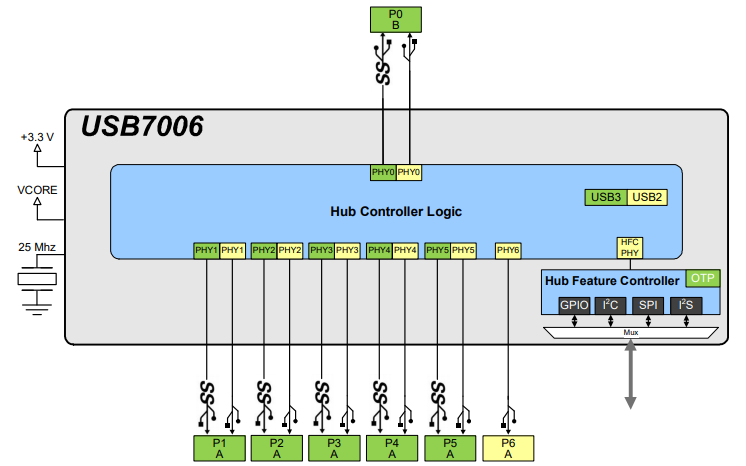

Schéma de principe interne

Schéma de principe - Microchip Technology Circuits intégrés (CI) d'interface USB USB7006
