Microchip Technology Circuits intégrés d'interface USB USB7016

Les circuits intégrés d'interface USB USB7016 de Microchip Technology sont des contrôleurs de concentrateur USB 3.2 Gen 1 basse consommation, configurables par les OEM avec 6 ports en aval. Les circuits intégrés d'interface USB7016 sont entièrement conformes aux spécifications Universal Serial Bus (USB) Revision 3.2 et à l'addendum USB 2.0 Link Power Management. Ces circuits intégrés sont des concentrateurs USB 3.2 Gen 1 standard prenant en charge le type C de base natif avec logique CC intégrée sur le port 1 en aval. Les circuits intégrés USB7016 permettent aux équipementiers de configurer leur système à l'aide de straps de configuration. Les applications comprennent les concentrateurs USB autonomes, les stations d'accueil pour ordinateurs portables, les cartes mères PC, les stations d'accueil pour moniteurs PC et les périphériques multifonction USB 3.2 Gen 1.

Caractéristiques

  • Concentrateur intelligent USB à 6 ports avec :
    • Prise en charge native de l'USB Type-C ® pour port aval 1
    • Trois ports USB 3.2 Gen 1 en aval standard
    • Deux ports USB 2.0 en aval standard
    • Contrôleur de fonctionnalité du concentrateur interne permettant :
      • USB vers I2C/SPI/I
      • Prise en charge des points de terminaison de pont 2S/GPIO
      • Écriture et lecture du registre USB vers le concentrateur interne
  • Prise en charge de la gestion de l'alimentation par liaison USB (LPM)
  • Programmation de l'image du micrologiciel vers un périphérique mémoire SPI externe depuis l'hôte USB
  • Compatible USB 3.2 Gen 1 5 Gbps, 480 Mbps, 12 Mbps et 1,5 Mbps :
    • Broches USB 2.0 tolérantes à 5 V
    • Broches USB 3.2 Gen 1 tolérantes à 1,21 V
  • Microcontrôleur sur puce :
    • Gère les E/S, VBUS et autres signaux
  • RAM de 96 Ko et ROM de 256 Ko
  • ROM à programmation unique (OTP) de 8 Ko :
    • Comprend une pompe de charge sur puce
  • Programmation de la configuration via la mémoire OTP, la mémoire externe SPI ou SMBus
  • Prise en charge du chargeur de batterie USB-IF révision 1.2 sur les ports en aval (DCP, CDP et SDP)
  • FlexConnect :
    • Les rôles des ports amont et de tous les ports aval sont réversibles sur commande
  • Pont USB :
    • USB vers I2C, SPI, I2S et GPIO
  • Options de configuration par l'OEM améliorées disponibles via la mémoire OTP ou une mémoire SPI externe
  • Disponible en boîtier VQFN 100 broches (12 mm x 12 mm)
  • Boîtier conforme à la directive RoHS
  • Prise en charge des températures de classe commerciale et industrielle
  • Certifié automobile/AEC-Q100

Applications

  • Concentrateurs USB autonomes
  • Stations d'accueil pour ordinateurs portables
  • Cartes mères PC
  • Stations d'accueil pour moniteurs PC
  • Périphériques USB 3.2 Gen 1 multifonctions

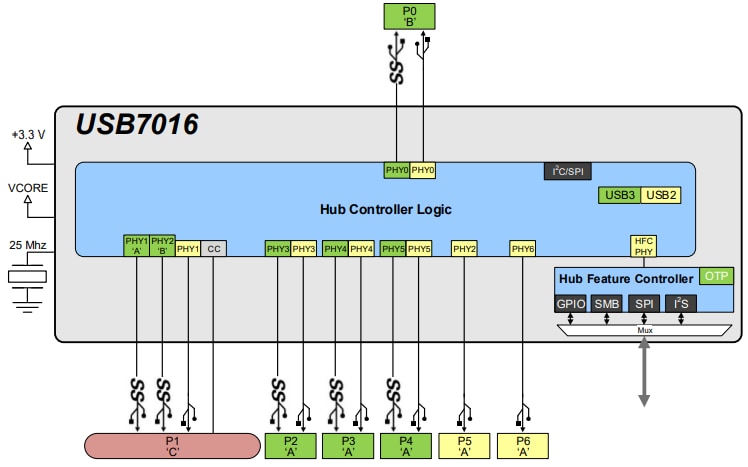

Schéma de principe interne USB7016

Schéma de principe - Microchip Technology Circuits intégrés d'interface USB USB7016
Publié le: 2021-08-04 | Mis à jour le: 2022-03-11
