Microchip Technology 1 à 20 tampons de sortance ZL40294B
Les 1 à 20 tampons de sortance ZL40294B de Microchip Technology sont des tampons de faible puissance à vacillement additif très faible qui sont entièrement conformes avec le standard Intel DB2000QL. Le ZL40294B fonctionne avec une alimentation électrique de 3,3 V ±5 % et prend en charge les spécifications PCIe Gen 5.0 et Gen 6.0.
Les tampons ZL40294B Microchip Technology offrent une gigue de phase additive de 12 kHz à 20 MHz à 32 fs, standard à 156,25 MHz. Les dispositifs fonctionnent sur une plage de température industrielle de -40 °C à +85 °C. Le ZL40294B est idéal pour la distribution d'horloge PCI Express génération 1/2/3/4/5/6, les serveurs, le stockage et les centres de données.
Caractéristiques
- Entièrement conformes à la caractéristique technique Intel DB2000QL
- 20 sorties HCSL PCIe à faible puissance push-pull
- Prend en charge les spécifications PCIe Gén. 5.0 et Gén. 6.0
- Vacillement additive ultra-faible à 12 fs standard dans la bande DB2000QL
- Gigue de phase additive PCIe Gén. 6 de 4 fs RMS standard
- Gigue de phase additive de 12 kHz à 20 MHz de 32 fs standard à 156,25 MHz
- Prend en charge les fréquences d'horloge de 0 MHz à 250 MHz
- Prend en charge les alimentations électriques de 3,3 V
- Le régulateur de tension LDO (Low Drop Out) intégré offre une réjection des bruits d'alimentation électrique supérieure
- Décalage maximal de sortie à sortie de 50 ps
- Interface SMBus
- Interface bande latérale (SBI)
- Huit broches OE
- Résistances de terminaison série intégrées pour ligne de transmission différentielle 85 Ω
- Transparents pour horloge à spectre diffus
Applications
- Répartition de l'horloge PCI Express génération 1/2/3/4/5/6
- Intel QPI
- Serveurs
- Stockage et centres de données
- Commutateurs et routeurs

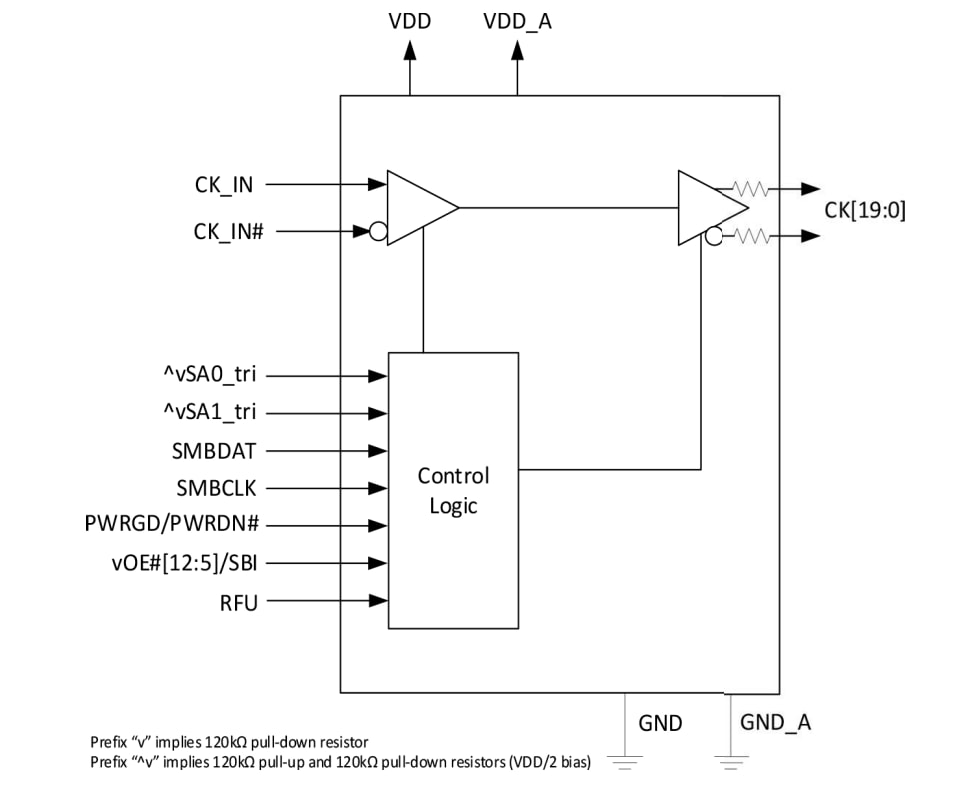

Schéma fonctionnel
