Cartes d'évaluation et modules LAN sans fil 802.11 b/g RN-131 Microchip

Cartes d'évaluation et modules LAN sans fil 802.11 b/g RN-131 Microchip

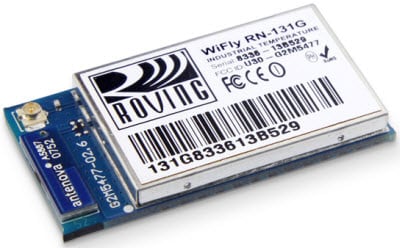

Les modules LAN sans fil 802.11 b/g RN-131 Microchip sont des modules réseau 802.11 b/g sans fil intégrés et autonomes comprenant une radio 2,4 GHz, un processeur, une pile TCP/IP, une horloge en temps réel, un accélérateur de cryptage, une gestion d'alimentation et des interfaces de capteurs analogiques. Avec leur petit format et de leur consommation extrêmement basse, les modules RN-131 conviennent parfaitement pour les applications mobiles sans fil comme la surveillance des biens, le suivi GPS et les capteurs de batteries.

Les modules sont préchargés avec un microprogramme pour simplifier l'intégration et minimiser le développement d'applications. Dans la configuration la plus simple, la matériel n'a besoin que de quatre connexions (PWR, TX, RX et GND) pour créer une connexion données sans fil. De plus, l'interface à capteur fournit température, audio, mouvement, accélération et d'autres données analogiques sans nécessiter de matériel supplémentaire. Les modules sont programmés et contrôlés avec un simple langage de commande ASCII. Une fois configurés, les modules RN-131 peuvent rechercher un point d'accès, associer, authentifier et se connecter sur tous les réseaux Wi-Fi. Deux cartes d'évaluation sont également disponibles, la RN-131-PICtail et la RN-131-EK.
Référence pièce Fiche technique Haut débit
RN131G-I/RM Fiche technique Débit de données à 1 Mb/s soutenu avec TCP/IP et WPA2
RN131C/RM
RN-131-PICtail Fiche technique Débit de données de 921 kbps TX, 500 kbps RX avec TCP/IP et WPA2 sur UART, jusqu'à 2 Mbps sur esclave SPI
RN-131-EK  Fiche technique -

Caractéristiques communes
  • Émetteur-récepteur qualifié IEEE 802.11b/g 2,4 GHz
  • Consommation ultra basse : 4 µA en veille, 40 mA Rx, 210 mA Tx
  • Prend en charge des modes de réseau d'infrastructure et ad hoc
    pour une flexibilité maximale de déploiement
  • Horloge en temps réel pour sortie de veille et horodatage
  • Certifié Wi-Fi Alliance pour WPA2-PSK
  • Respectueux de l'environnement : certifié FCC/CE/ICS et
    conforme RoHS

Caractéristiques RN-131-EVAL
  • Prend en charge l'évaluation et le développement du RN-131
  • Prend en charge les protocoles TCP, UDP, ICMP, DHCP, ARP, IGMP, DNS, HTTP client, FTP client
  • Prend en charge le mode à bouton poussoir (PBM) de mise en place du Wi-Fi protégé (WPS) pour simplifier la configuration du réseau
  • Permet une variété de tests avec des options d'antenne externe
  • S'intègre à un microprocesseur comme un périphérique

Applications
  • Contrôle d'équipements à distance
  • Télémétrie
  • Capteurs industriels et contrôles de domotique
  • Surveillance d'appareil médical
Caractéristiques du RN-131
  • Petit module compact à montage en surface
  • Antenne à puce céramique sur carte et connecteur U.FL
    pour antenne externe
  • 8 Mo de mémoire flash et 128 ko de RAM
  • Interfaces matérielles UART
  • 10 broches d'E/S universelles numériques
  • 8 interfaces de capteurs analogiques
  • Accepte une alimentation régulée de 3,3 V ou une pile entre 2 et 3 V
  • Piles ECOS -OS, TCP/IP sur carte
  • Options de classe de température
    industrielle (RN-131G) et commerciale (RN-131C)

Caractéristiques du RN-131-PICTAIL
  • S'enfiche dans le connecteur PICtail Plus sur les cartes de développement PIC18 Explorer et Explorer 16
  • Ajoute une capacité sans fil aux conceptions ciblant les cartes PIC18 Explorer et Explorer 16
  • Antenne puce céramique sur carte
  • Interface UART avec contrôle du flux matériel
  • Interface SPI avec interruption esclave
  • 3 DEL d'état (2 configurables)
  • Alimentés par des cartes PIC18 Explorer et Explorer 16
  • Pile réseau TCP/IP intégrée complète

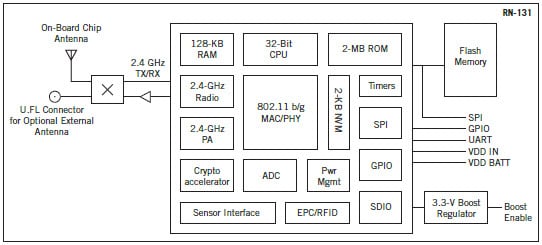

Schéma de principe
Schéma de principe
Carte d'évaluation RN-131-PICtail

Carte d'évaluation RN-131-PICtail

La carte d'évaluation RN-131-PICtail est un composant d'accès LAN sans fil complet et autonome contenant une pile TCIP/IP et des applications liées. Une fois que le module est configuré, la radio peut accéder automatiquement au réseau Wi-Fi et transmettre et recevoir des données sur une UART.

La carte d'évaluation RN-131-PICtail fonctionne de manière transparente avec la carte de développement Microchip Technology PIC18 Explorer. La carte d'évaluation se branche dans le connecteur modulaire PICtail™ sur la carte PIC18 Explorer et ajoute une fonctionnalité sans fil aux conceptions de microcontrôleurs basées sur PIC18.

En savoir plus sur la carte d'évaluation RN-131-PICtail et autres Cartes d'évaluation module radio WiFly PICtail™ Microchip

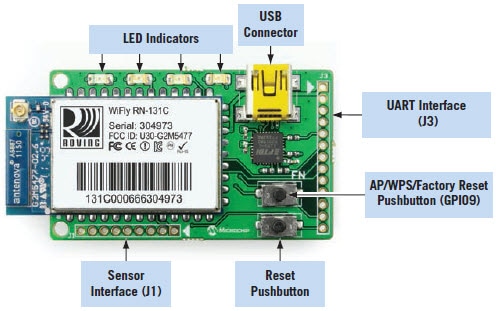

Carte d'évaluation RN-131-EK



Carte d'évaluation RN-131-EK

La carte d'évaluation RN-131-EK inclut le matériel requis pour être reliée à l'ordinateur de l'utilisateur. Ce kit contient le module RN-131 avec les connecteurs, un câble USB, un pack de batterie, une antenne à empreinte CCI, une antenne en puce sur carte et un connecteur U.FL.
