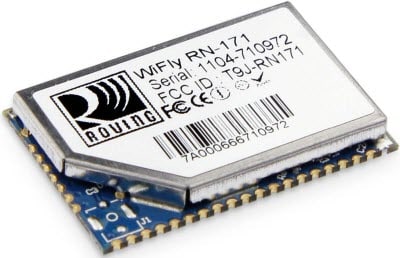

Cartes d'évaluation et module LAN sans fil 802.11 b/g Microchip RN-171Le module LAN sans fil 802.11 b/g Microchip RN-171 est un module réseau sans fil TCP/IP complet et autonome. Il intègre une radio 2,4 GHz, un processeur SPARC 32 bits, une pile TCP/IP, une horloge temps réel, un accélérateur cryptographique, une gestion de l'alimentation et des interfaces de capteurs analogiques. Avec son petit format et de sa très faible consommation, le RN-171 convient parfaitement pour les applications sans fil comme la surveillance des biens, les capteurs et les dispositifs portables fonctionnant sur batterie. Le module est préchargé avec un firmware pour simplifier l'intégration et minimiser le développement d'applications. Dans la configuration la plus simple, le matériel n'a besoin que de quatre connexions (PWR, TX, RX et GND) pour créer une connexion données sans fil. De plus, les entrées du capteur analogiques peuvent se connecter à un éventail de capteurs comme les capteurs de température, audio, mouvement et accélération. Sa capacité à passer en mode veille profonde et à balayer et à s'associer automatiquement à un point d'accès lorsqu'il est sorti de veille rend le RN-171 adapté aux applications d'itinérance. Le RN-171 comporte également un client HTML embarqué pour envoyer automatiquement des données UART série ou des données de capteur à un serveur Web. Deux cartes d'évaluation sont également disponibles, la RN-171-EK et la RN-171-PICtail. |
||||||||||||||||||||
|
||||||||||||||||||||
|
Caractéristiques communes
Caractéristique RN-171-PICtail
Caractéristiques RN-171
Caractéristiques RN-171-EK
Applications
|
||||||||||||||||||||

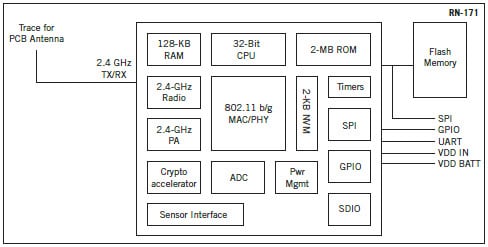

Schéma de principe |
||||||||||||||||||||
 Carte d'évaluation RN-171-PICtailLa carte d'évaluation RN-171-PICtail est un composant d'accès LAN sans fil complet et autonome contenant une pile TCP/IP et des applications liées. Une fois que le module est configuré, la radio peut accéder automatiquement au réseau Wi-Fi et transmettre et recevoir des données sur UART. La carte d'évaluation RN-171-PICTAIL fonctionne de manière transparente avec la carte de développement Microchip Technology PIC18 Explorer. La carte d'évaluation se branche dans le connecteur modulaire PICtail™ sur la carte PIC18 Explorer et ajoute une fonctionnalité sans fil aux conceptions de microcontrôleurs basées sur PIC18. En savoir plus sur la carte d'évaluation RN-171-PICtail et autres Cartes d'évaluation module radio WiFly Microchip PICtail™ |
||||||||||||||||||||
 Carte d'évaluation RN-171-EKLa carte d'évaluation RN-171-EK est une plate-forme de prototypage 802.11, certifiée par la Wi-Fi Alliance, prête à l'emploi pour le module RN-171. La carte dispose de la flexibilité pour se connecter directement aux PC avec une interface USB standard (via le chipset FTDI) ou aux processeurs intégrés par l'intermédiaire de l'interface UART TTL. La RN-171-EK contient un circuit de survoltage de batterie, qui permet d'alimenter la carte avec deux piles AAA (la tension d'entrée peut descendre jusqu'à 2,0 V CC en utilisant le circuit de survoltage de la batterie). Le circuit de survoltage de batterie fait de la RN-171-EK le composant idéal pour les applications alimentées par pile comme les capteurs, systèmes d'acquisition de données, contrôleurs, etc. Les DEL de statut et les cavaliers permettent un prototypage et une intégration rapides dans les systèmes existants. L'interface à capteur analogique fournit des connexions directes pour lire la température, l'accélération et d'autres données analogiques du capteur sans nécessiter de microprocesseur externe. Le module RN-171 est programmé et contrôlé à partir d'une console avec un simple langage de commande ASCII. Une fois la configuration effectuée, le module peut rechercher automatiquement un point d'accès, associer, authentifier et se connecter sur tous les réseaux Wi-Fi. De plus, le module peut sortir de veille automatiquement, envoyer des données à un hôte à distance et retourner à un état de veille consommant peu d'énergie. |
||||||||||||||||||||
 |
