Murata Power Solutions Convertisseurs CC-CC série PAH

Les convertisseurs Murata Power Solutions série PAH sont des convertisseurs half-brick conformes DOSA, fournissant jusqu'à 450 watts de puissance de sortie. La conception mécanique de la plaque de base permet un refroidissement par conduction pour les applications de télécommunications en conditions environnementales thermiques exigeantes. Pourvue d'une régulation stricte de la ligne et de la charge, d'un faible rapport ondulation Vsortie/bruit et d'un rendement pouvant atteindre 94 %, la série est idéale pour les applications d'amplification de puissance. Les amplificateurs de puissance peuvent passer rapidement de charges très faibles à des conditions de charge maximale.  La rapidité de leur réponse dynamique à la charge permet aux convertisseurs CC-CC PAH de répondre à ces exigences. .

Caractéristiques

  • Wide Vout trim range
  • Industry-standard "half brick" package
  • High efficiency of up to 93.5%
  • Outstanding thermal performance
  • Standard baseplate for conduction cooled applications
  • No output reverse conduction
  • Input to output isolation, 2250VDC (Basic)
  • Input under-voltage lockout
  • On/off control (positive or negative logic)
  • Output over-voltage protection
  • Thermal shutdown
  • Output short circuit protection (hiccup technique)
  • Certified to UL/EN 60950-1, CSA-C22.2 No. 60950-1, 2nd edition safety approvals pending

Datasheets

Schematic

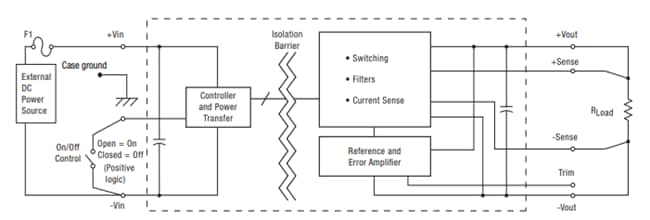

Schéma - Murata Power Solutions Convertisseurs CC-CC série PAH

Vidéos

View Results ( 4 ) Page
Numéro de pièce Fiche technique Alimentation en sortie Tension d'entrée Courant de sortie - canal 1 Tension de sortie - canal 1
PAH-48/8.5-D48NB-C PAH-48/8.5-D48NB-C Fiche technique 408 W 36 V to 75 V 8.5 A 48 V
PAH-48/8.5-D48NB1-C PAH-48/8.5-D48NB1-C Fiche technique 408 W 36 V to 75 V 8.5 A 48 V
PAH-53/8.5-D48NB-C PAH-53/8.5-D48NB-C Fiche technique 450 W 36 V to 75 V 8.5 A 53 V
PAH-28/12.5-D24NB-C PAH-28/12.5-D24NB-C Fiche technique 350 W 18 V to 36 V 12.5 A 28 V
Publié le: 2013-01-22 | Mis à jour le: 2023-09-13
