Murata Modules d'évaluation MYC0409
Les Modules d’évaluation MYC0409 Murata sont conçus pour évaluer les convertisseurs CC-CC ultra-minces MYC0409. Ces modules de pompe de charge autonomes MYC0409 sont configurés pour fonctionner sur une plage de tension d’entrée de 20 V à 60 V. La tension de sortie des modules MYC0409-NA-120WD-EVM et MYC0409-NA-200WD-EVM est un rapport de conversion divide-by-4 fixe à partir de la tension d’entrée. Les condensateurs d’entrée et de sortie sont montés sur la carte pour s’adapter à l’ensemble de la plage de tensions d’entrée et de sortie. Chaque module d’évaluation nécessite une carte de mise en œuvre séparée pour mesurer la tension, le rendement, la dissipation de puissance et la régulation de charge. Les modules d’évaluation MYC0409 sont idéalement utilisés dans les centres de données, les serveurs, les équipements réseau, les stations de base et la signalétique LED.
Caractéristiques
- Évaluez les convertisseurs CC-CC ultra-minces MYC0409
- Fonctionne sur une plage de tension d’entrée de 20 V à 60 V
- Fréquence de commutation de 270 kHz
- Rendement à pleine charge 95 %
Présentation de l’EVM
Convertisseurs associés
Murata Electronics Convertisseurs CC-CC ultra-minces MYC0409
Offrent une conception petite et mince avec un boîtier LGA de 11,5 mm x 9,5 mm x 2 mm et un rendement pouvant atteindre 96,5 %.

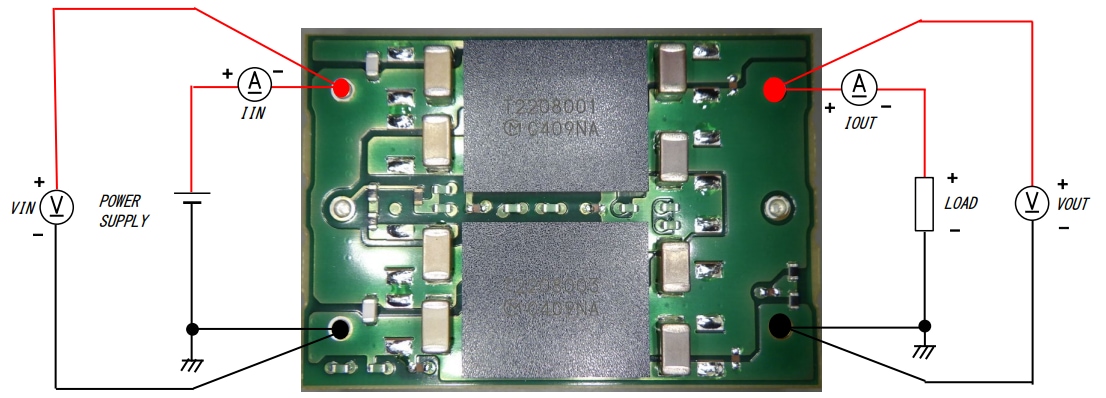

Connexion EVM
Procédure de démarrage MYC0409-NA-120WD-EVM
1. Réglez la limite de courant d'alimentation à au moins 4 A. Connectez l'alimentation à l'alimentation VIN (+) et à l'alimentation VIN (-).
2. Connectez une charge électronique d'une capacité supérieure à 10 A entre l'alimentation VOUT (+) et l'alimentation VOUT (-).
3. Réglez la tension d'entrée sur 48 V et allumez-la.
4. Mesurez les tensions de sortie. VOUT doit être VIN/4 = 12 V.
5. Augmentez lentement le courant de charge tout en surveillant les tensions de sortie. Les sorties doivent tomber parce que ce module n’est qu’un séparateur.
Procédure de démarrage MYC0409-NA-200WD-EVM
1. Réglez la limite de courant d'alimentation à au moins 6 A. Connectez l'alimentation à l'alimentation VIN (+) et à l'alimentation VIN (-).
2. Connectez une charge électronique d'une capacité supérieure à 19 A entre l'alimentation VOUT (+) et l'alimentation VOUT (-).
3. Réglez la tension d'entrée sur 48 V et allumez-la.
4. Mesurez les tensions de sortie. VOUT doit être VIN/4 = 12 V.
5. Augmentez lentement le courant de charge tout en surveillant les tensions de sortie. Les sorties doivent tomber parce que ce module n’est qu’un séparateur.
Schéma MYC0409-NA-120WD-EVM
Schéma MYC0409-NA-200WD-EVM
