Nexperia Convertisseurs de niveau bidirectionnel NCA9306
Les convertisseurs de niveau multi-tension bidirectionnels NCA9306 de Nexperia fournissent des interfaces à deux canaux bidirectionnel I²C et SMBus et une entrée de broche d’activation (EN). Le NCA9306 fonctionne à une tension de conversion comprise entre 0,95 V et 5 V sans broche de direction. Le composant n'a pas besoin d'une broche de direction pour prendre en charge jusqu'à 100 MHz en conversion ascendante et >100 MHz en conversion descendante à une charge capacitive de ≤ 30 pF. Le NCA9306 permet à des broches E/S tolérantes à 5,5 V de prendre en charge le fonctionnement du signal en mode mixte. La capacité de configurer différents niveaux de conversion de tension sur chaque canal, offrant flexibilité et adéquation pour de nombreuses applications.
Le NCA9306 de Nexperia est conçu pour fonctionner en mode standard, mode rapide, et les dispositifs SMBuset I²C bus à mode rapide. Lorsque la broche SDAA ou SDAB est LOW, le serre-câbles est à l'état ON, et une connexion à faible résistance subsiste entre les accès SDAA et SDAB. En supposant que la tension la plus élevée se trouve sur l'accès SDAB lorsque l'accès SDAB est HIGH, la tension sur l'accès SDAA est limitée à la tension définie par refA. En outre, lorsque l'accès SDAA est HIGH, l'accès SDAB est attiré vers la tension d'alimentation refB par les résistances de pull-up. Les broches SCLA ou SCLB suivent également le style décrit pour les broches SDAA ou SDAB.
Caractéristiques
- Le convertisseur de niveau bidirectionnel à 2 canaux pour les lignes SDA et SCL dans les applications de bus I²C en mode mixte
- Accès E/S de bus I²C à drain ouvert (SCLA, SDAA, SCLB et SDAB)
- Fournit une conversion de tension bidirectionnelle sans aucune broche de direction
- Haute impédance SCLA, SDAA, SCLB et SDAB pour EN = BAS
- Conversion vers le haut
- < 100 MHz ; CL = 30 pF
- 40 MHz ; CL = 50 pF
- Conversion vers le bas
- > 100 MHz ; CL = 30 pF
- 40 MHz ; CL = 50 pF
- Insertion à chaud
- Broches E/S de bus I²C tolérantes à 5 V tolérant pour prendre en charge le fonctionnement du signal en mode mixte
- La faible RON permet une distorsion de signal moindre
- Conversion du niveau de tension bidirectionnel entre
- 0,95 V et 1,8 V, 2,5 V, 3,3 V et 5,0 V
- 1,2 V et 1,8 V, 2,5 V, 3,3 V et 5,0 V
- 1,8 V et 2,5 V, 3,3 V et 5,0 V
- 2,5 V et 3,3 V et 5,0 V
- 3,3 V et 5,0 V
- Faible courant de veille
- La performance de verrouillage dépasse 100 mA par JESD 78B de classe II
- Protection DES :
- HBM : ANSI/ESDA/JEDEC JS-001 classe 2 dépasse 2 000 V
- La classe C3 de la norme ANSI/ESDA/JEDEC JS-002 dépasse 1 000 V.
- Spécifié de -40 °C à +125 °C
Applications
- Broches GPIO, MDIO, PmBus, SMBus, SDIO, UART, I²C et autres interfaces dans l'infrastructure de télécommunications
- Industriel
- Informatique personnelle
- Routeur et automatisation industrielle
Produits associés
Nexperia Convertisseurs de tension
Famille d'émetteurs-récepteurs de traduction à double alimentation 1, 2, 4 et 8 bits.
Schéma de principe

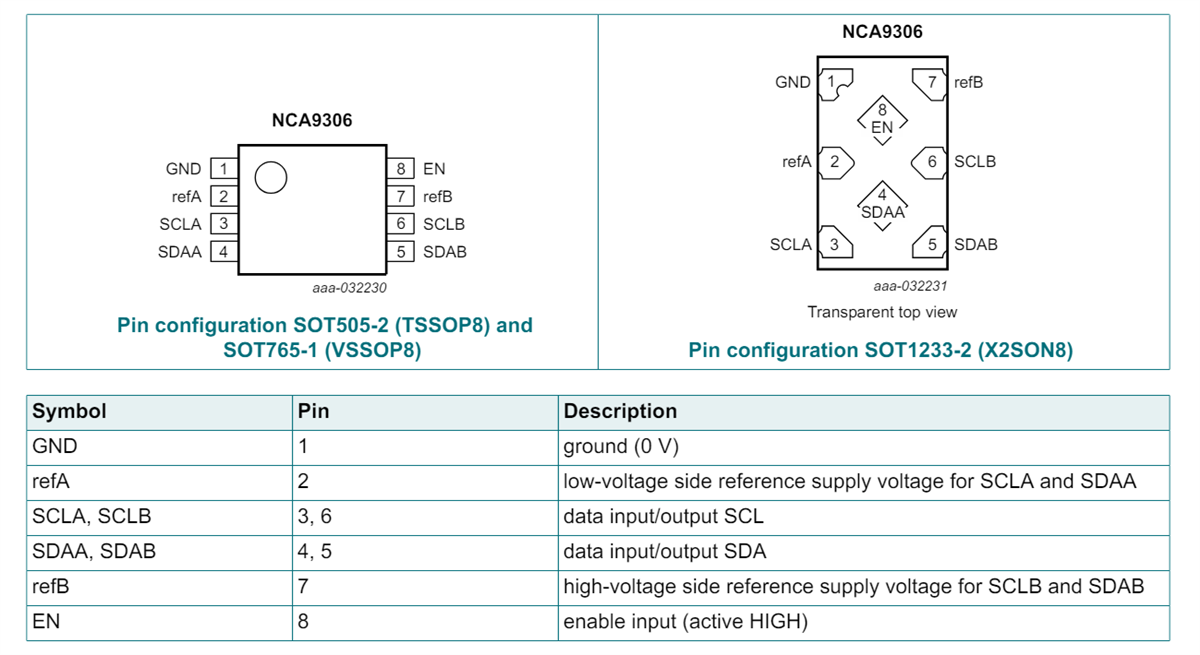

Schéma des broches
