Nexperia Commutateurs de charge NPS100x
Les commutateurs de charge NPS100x de Nexperia sont des commutateurs de charge basse tension monocanal avec une faible résistance RDSON (11 mΩ) pour réduire la chute de tension IR et la perte de puissance. Le NPS1000 prend en charge jusqu'à 0,6 A de courant RMS et un courant de crête de 1,5 A. Les commutateurs sont commandés par une entrée EN compatible avec les niveaux logiques de 1,2 V. Lorsque les commutateurs de charge sont activés, le commutateur interne charge le condensateur de sortie avec un courant d'appel contrôlé. Lorsque les commutateurs sont désactivés, une résistance intégrée de 8 Ω sur puce décharge la sortie à la mise à la terre, l'empêchant de flotter.
Les commutateurs NPS1000 de Nexperia sont alimentés par une broche de polarisation séparée, évaluée pour une exploitation de 2,3 V à 5,0 V. Le NPS1000 dispose d'une protection contre la surchauffe qui désactive le dispositif lorsque la température de jonction interne est supérieure au point de consigne (Tth(OTLO)). À ce moment-là, le commutateur interne est désactivé et l'élément de décharge de sortie est activé pour décharger le condensateur de sortie. Les commutateurs de charge peuvent être réactivés en basculant la broche EN.
Le NPS1000 est proposé dans un boîtier ultra-compact et économe en espace, à l’échelle de la puce, avec huit picots, un corps de 1,42 mm × 0,72 mm × 0,465 mm, et est conçu pour une exploitation sur une plage de température de jonction de -40 °C à +105 °C.
Caractéristiques
- Tension d'exploitation de 0,5 V à 1,0 V
- Faible RDSON de 11 mΩ standard à 25 °C, 16 mΩ (maximum) à 85 °C
- La logique d'activation prend en charge les niveaux logiques de 1,2 V.
- Capacité de courant de 0,6 A RMS et de 1,5 A en crête
- Démarrage contrôlé de <200µs de="" l'activation="" à="" l'amélioration="" complète="" du="" fet="" de="">
- Sortie tolérante aux courts-circuits lorsqu'elle est alimentée par une alimentation électrique limitée à un courant de 4,5 A.
- Arrêt en cas de surchauffe et protection UVLO de l'entrée
- Décharge de 8 Ω lorsqu'il est désactivé
- Empreinte de boîtier réduite
- Protection DES :
- HBM : ANSI/ESDA/JEDEC JS-001 classe 2 dépasse 2 000 V
- CDM : ANSI/ESDA/JEDEC JS-002 classe C2a dépasse 500 V
- Spécifié pour TJ = -40 °C à +105 °C
Applications
- Téléphones portables
- Wearables

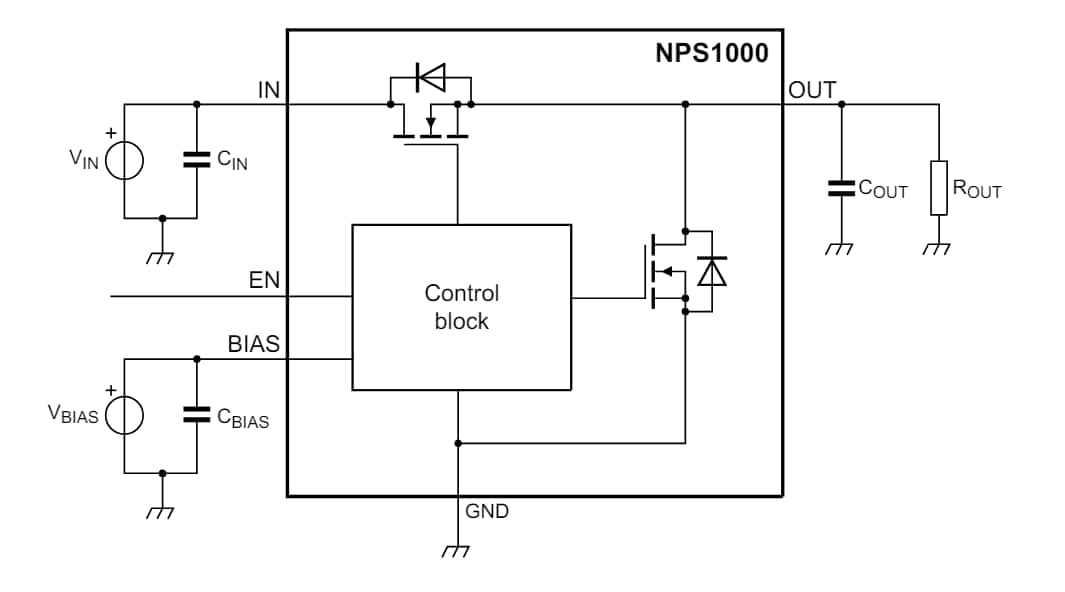

Schéma fonctionnel
Schéma fonctionnel
Cartes d'évaluation
Nexperia Carte d'évaluation de commutateur de charge NEVB-NPS1000
Un PCB 2 couches dédié conçu pour les CI commutateur de charge NPS1000.
Nexperia Carte d'évaluation NEVB-NPS1001
Carte de circuit imprimé à deux couches intégrant le commutateur de charge NPS1001 à bas voltage et à canal unique.
