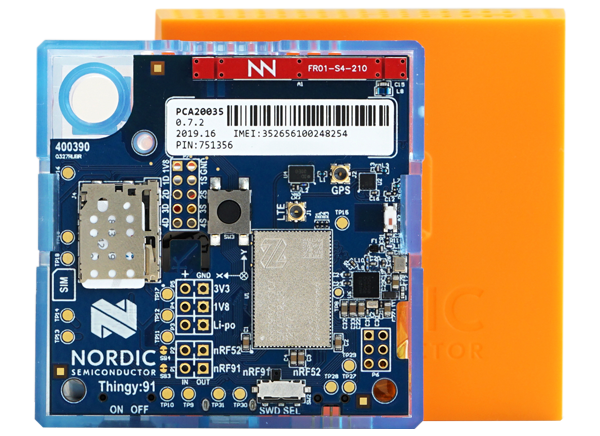

Nordic Semiconductor Plateforme de prototypage multi-capteurs Thingy:9m™
La plateforme de prototypage multi-capteurs Thingy:91™ de Nordic Semiconductor est idéale pour démarrer une preuve de concept de l'Internet des objets cellulaire sans construire de matériel personnalisé. Le Thingy:91 est intégré au système en boîtier (SiP) nRF9160 avec un modem LTE dédié qui permet une connectivité LTE-M, NB-IoT et GNSS. Il intègre un processeur d'application Arm® Cortex®-M33 entièrement programmable avec une mémoire flash et une RAM dédiées uniquement pour l'application. Cette fonction permet une flexibilité complète pour programmer le processeur d'application selon les besoins. Le SoC nRF52840 est un contrôleur de carte et fournit une connectivité BLUETOOTH® Low Energy.
Le Thingy:91 est une plateforme de prototypage de Nordic avec LTE-M, NB-IoT, connectivité GNSS et un assortiment de capteurs environnementaux. Il partage de nombreuses caractéristiques communes avec Thingy:53, notre plateforme de prototypage IdO multi-protocoles qui prend en charge Bluetooth LE, Bluetooth mesh, Thread, Zigbee, Matter et les protocoles 2,4 GHz propriétaires. Les cas d'utilisation pour le Thingy:91 incluent, sans s'y limiter, le suivi des actifs, la logistique, les mesures et les appareils portables.
Le modem LTE dédié permet un fonctionnement global avec la même variante et prend en charge les caractéristiques d'économie d'énergie eDRX et PSM. Le micrologiciel à FOTA (over the air) est également pris en charge dans le modem SiP nRF9160. La solution cloud de Nordic, nRF Cloud, fournit les capacités FOTA prêtes à l'emploi, en plus de services de localisation cellulaires, GNSS et Wi-Fi afin d´acquérir des détails de localisation précis et économes en énergie.
Le SiP nRF9160 intègre également un frontal RF complet et un système de gestion de l'alimentation complet. Le Thingy:91 est fourni avec un eSIM ibase global avec 10 Mo de données gratuites pour une connexion globale au Cloud nRF prête à l'emploi.
Caractéristiques
- Plateforme de prototypage alimentée par batterie pour le SiP nRF9160
- Certifications :
- FCC (États-Unis) et CE (EUR)
- Contrôleur de carte nRF52840
- Antennes LTE-M/NB-IoT/GNSS, Bluetooth LE et NFC
- LED RVB et bouton programmables par l'utilisateur
- Capteur environnemental pour la température, l'humidité, la qualité de l'air et la pression de l'air, plus un capteur de couleur et de lumière
- Accéléromètre à faible puissance et accéléromètre à g élevé
- 4 transistors N-MOS pour moteurs CC externes ou LED
- Batterie Li-Po rechargeable avec capacité de 1 350 mAh
- WLCSP nRF52840 :
- Contrôleur de carte
- Prise en charge Bluetooth LE et NFC
- CPU Arm Cortex-M4 avec unité à virgule flottante synchronisée à 64 MHz
- Mémoire Flash de 1 Mo et RAM de 256 ko
- SiP nRF9160 :
- Modem LTE-M/NB-IoT/GNSS multimode
- Certifié pour un fonctionnement mondial
- Prise en charge de bande LTE de 700 MHz à 2 200 MHz
- Puissance de sortie de +23 dBm
- GNSS (GPS, QZSS)
- Caractéristiques d'économie d'énergie eDRX et PSM
- Modes d'amélioration de la couverture
- Interface d'antenne 50 Ω à broche unique
- Interface UICC
- Processeur d'application :
- Processeur Arm Cortex-M33 64 MHz
- Arm TrustZone® pour une exécution de confiance
- Arm CryptoCell 310 pour la sécurité de la couche d'application
- Mémoire flash de 1 Mo et RAM de 256 ko
- 4 SPI/UART/TWI, PDM, I2S, PWM, CAN
- Modem LTE-M/NB-IoT/GNSS multimode
Applications
- Logistique et suivi d'actifs
- Compteurs
- Ville intelligente
- Agriculture intelligente
- Maintenance prédictive et Industrie 4.0
- Wearables et dispositifs médicaux
Afficher les cartes SIM associées
Soracom Global IoT Multi-Carrier ecoSIM Card
Offers 2FF mini, 3FF micro, and 4FF nano sizes.
Vidéos
Produits associés
Nordic Semiconductor nRF52840 Multi-Protocol 2.4GHz SoC
Highly flexible wireless SoC offering BLUETOOTH® 5, ANT, 802.15.4, and 2.4GHz protocols.
Nordic Semiconductor Système en boîtier IdO cellulaire nRF9160
Conçus pour répondre aux besoins des nouvelles applications IoT mobiles à faible puissance.
Analog Devices Inc. ADXL37x MEMS Accelerometers
Ultralow power, 3-axis devices for concussion and head trauma detection and high force detection.
Analog Devices Inc. ADXL362 3-Axis MEMS Accelerometers
Consumes less than 2μA at a 100Hz output data rate and 270nA when in motion triggered wake-up mode.
Outils de développement
Nordic Semiconductor Kit de développement de capteurs IoT Thingy:52™
Conçu pour construire des prototypes et démonstrations IoT sans bâtir de matériel ou de micrologiciel à partir de zéro.
Nordic Semiconductor Kit de développement nRF9160
Pour le développement mobile IoT avec fonctionnalité LTE-M, NB-loT et GPS.

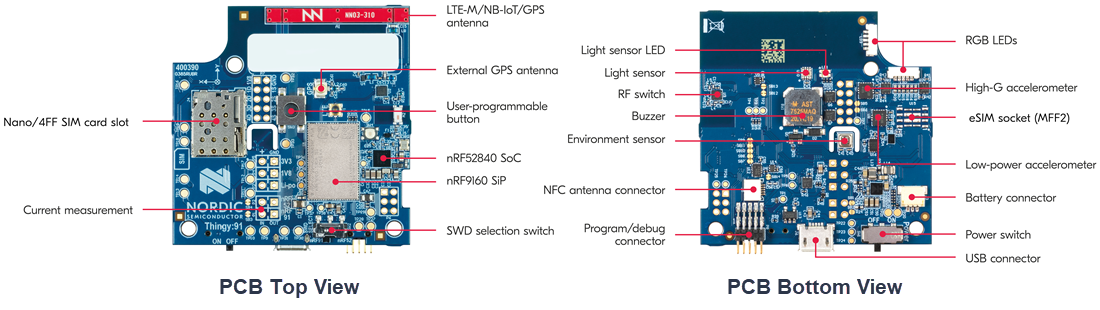

Disposition de la carte
