NXP Semiconductors Accéléromètre MEMS triaxial FXLS8971CF

NXP Semiconductors FXLS8971CF 3-Axis MEMS Accelerometer is designed for various industrial and medical IoT applications requiring excellent offset and sensitivity stability over temperature. The part supports low-power and high-performance operating modes, allowing maximum flexibility to meet the resolution and power needs of various unique use cases. Several advanced, integrated digital features enable designers to simplify host data collection and reduce the overall system power consumption.

Le FXLS8971CF de NXP Semiconductors est disponible en boîtier QFN à 12 broches de 3 mm x 3 mm x 1,25 mm avec un pas de 0,65 mm et des flancs mouillables. Ce composant est qualifié pour les normes industrielles sur la plage de températures étendue de -40 °C à +105 °C. La combinaison des caractéristiques d’économie d’énergie du système, des performances du capteur et des performances de plage de surchauffe étendue fait du FXLS8971CF un accéléromètre idéal pour les applications de détection de mouvement et de position/inclinomètre dans les segments IdO et industriels.

Caractéristiques

  • Plages de mesure à pleine échelle, sélectionnables par l'utilisateur ±2/4/8/16 g
  • Données du capteur de température 8 bits
  • Données d'accélération 12 bits
  • 230 µg/√Hz standard en mode haute performance, faible bruit
  • Capacité de faible puissance
    • IDD ≤ 1 μA pour les ODR jusqu’à 6,25 Hz
    • IDD < 4 µA pour les ODR jusqu’à 50 Hz
  • Décalage zéro g et performances TCO pour montage post-carte de ±30 mg (std) et ±0,15 mg/°C (std), respectivement
  • ODR sélectionnables de 0,78 Hz à 3 200 Hz en modes basse consommation et hautes performances
  • Mode de performance flexible permettant des ODR personnalisés avec décimation (résolution) programmable et des paramètres de temps d’inactivité
  • Tampon de données de sortie (FIFO/LIFO) 144 octets capable de stocker jusqu’à 32 triplés de données X/Y/Z 12 bits
  • Fonction de détection de changement de données (SDCD) de capteur flexible pour réaliser un mouvement ou aucun mouvement, g élevé/g faible, chute libre et autres événements inertiels
  • Fonction de détection d'orientation autonome (portrait/paysage/haut/bas)
  • Mode de détection de mouvement à faible puissance autonome avec option d’interface à un fil
  • Calcul de l’ampleur du vecteur 12 bits
  • Entrée de déclenchement pour synchroniser la collecte de données avec un système externe
  • Fréquences d’interface I2C jusqu’à 1 MHz ; Interface SPI 3 et 4 fils avec des fréquences d’horloge jusqu’à 4 MHz
  • Diagnostic d’autotest robuste et bidirectionnel : Le mouvement ou l’orientation du dispositif n’ont pas d’impact sur le résultat

Applications

  • Applications médicales
    • Surveillance de l'activité des patients
    • Livraison de médicaments
    • Soins cliniques
    • Inhalateurs intelligents
  • Dispositifs grand public
    • Maison connectée
    • Wearables
    • Électronique portable
    • Détection de l'inclinaison
    • Accessoires de téléphones mobiles
  • IoT industriel
    • Suivi d'actifs
    • Équipement de surveillance
    • Comptage intelligent/détection d’intégrité
    • Mesure de l’inclinaison, détection d’orientation, détection de vibrations
    • Surveillance
    • Appareils de point de vente
    • Localisation intérieure

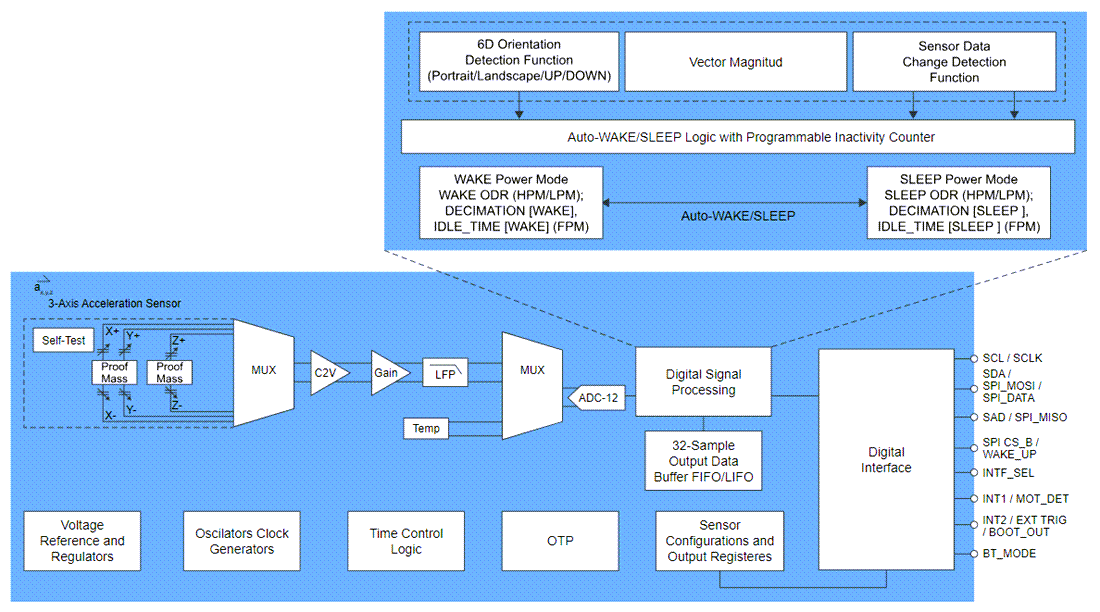

Schéma fonctionnel

Schéma de principe - NXP Semiconductors Accéléromètre MEMS triaxial FXLS8971CF

Cartes de développement associées

NXP Semiconductors Capteur FXLS8971 - Cartes de développement de la boîte à outils

Boards are designed to evaluate and develop the FXLS8971CF 3-Axis IoT accelerometer.

Learn Moreà propos de NXP Semiconductors Capteur FXLS8971 - Cartes de développement de la boîte à outils View Productslié à NXP Semiconductors Capteur FXLS8971 - Cartes de développement de la boîte à outils
