Omron Electronics Commutateurs haute puissance CC G9EK-1
Les commutateurs haute puissance CC G9EK-1 d'Omron Electronics sont des commutateurs haute puissance monopôles à une seule fonction (SPST) certifiés UL qui offrent une solution rentable pour les applications de déconnexion CC. Ces relais haute puissance d'Omron commutent à 120 A à 500 VCC de manière bidirectionnelle, ce qui évite d’utiliser plusieurs composants de commutation pour alterner les courants continus et inverses. Le G9EK-1 offre des caractéristiques de choc et de vibration élevées, associées aux avantages économiques des prédécesseurs à commutation hermétiquement scellés.
Caractéristiques
- Performance certifiée UL
- 120 A à 500 VCC (1 000 opérations) certifié UL
- 60 A à 500 VCC (6 000 opérations) certifié UL
- Capable de supporter des charges CC de haute capacité
- Certificat UL avec caractéristiques techniques de choc et de vibration de qualité automobile
- Commutation bidirectionnelle avec coupure d’arc
- Élimine le besoin de deux relais en cas de courants CC avant/rétrograde
- L'extinction rapide de l'arc permet une commutation plus sûre des charges à haute tension CC
- Faible consommation d’énergie
- Consommation d'énergie de la bobine de 4 W
- De 6 W à 7 W standard dans la même classe de relais
Applications
- Chargeurs de véhicules électriques
- Systèmes de stockage d'énergie
- Systèmes de conditionnement d'alimentation
- Chargeurs V2X
- Conceptions haute tension
Caractéristiques techniques
- Tension de bobine de 12 VCC
- Courant continu nominal de contact de 250 mA
- Tension de commutation de 500 VCC
- Résistance de bobine de 48Ω
- 49 mm x 43 mm x 64,2 mm (LxLxH)
Structure de borne

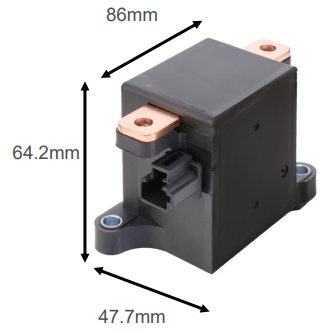

Dimensions (mm)
