Renesas Electronics Système de gestion de batterie
Le système de gestion de batterie de Renesas Electronics comprend de nombreux blocs fonctionnels, notamment des FET de coupure, un moniteur de jauge de charge, un moniteur de tension de cellule, un équilibrage de tension de cellule, une horloge en temps réel (RTC), des moniteurs de température et une machine à état. Le regroupement des blocs fonctionnels varie grandement, d’un simple frontal analogique qui offre équilibrage et surveillance et nécessite un microcontrôleur (MCU) à une solution autonome hautement intégrée qui fonctionne de manière autonome.
Cette conception de référence utilise un CI gestionnaire de batterie Li-ion ISL94212, qui gère jusqu'à 12 séries de cellules connectées. Le dispositif produit des modes de surveillance et d'équilibrage de cellule précis : mode d'équilibrage manuel, équilibrage temporel et mode d'équilibrage automatique avec des fonctions de diagnostic système étendues. Le CI BMS communique avec un MCU hôte via une interface SPI et avec d'autres dispositifs ci BMS à l'aide d'un système robuste en guirlande à deux fils propriétaire.
Caractéristiques
- MCU hautement intégré
- Prend en charge les configurations autonomes et en guirlande
- L'interface utilisateur graphique (GUI) fournit une option d'exportation pour une génération de fichiers journaux détaillés de registre, de tension et/ou de communications SPI

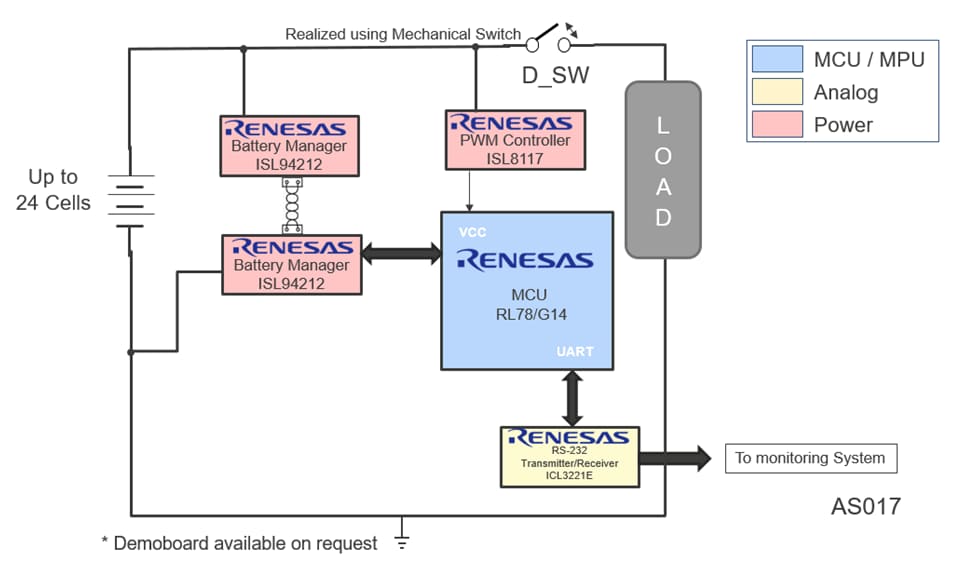

Schéma fonctionnel
PRODUITS PROPOSÉS
Renesas Electronics Contrôleurs abaisseurs PWM synchrones ISL8117
Des contrôleurs buck synchrones qui génèrent des rails de tension POL et des rails de tension de polarisation.
Renesas Electronics RL78 Low Power 8-Bit & 16-Bit Microcontrollers
Ultra lower power MCUs with an extensive range of powerful peripheral functions.
Renesas Electronics CI d'interface RS-232 ICL3221E
émetteurs/récepteurs RS-232 alimentés de 3,0 V à 5,5V qui répondent aux spécifications ElA/TIA-232 et V.28/V.24.
Renesas Electronics ISL94212 Multi-Cell Li-ion Battery Manager ICs
Perform accurate monitoring, cell balancing, and extensive system diagnostics functions.
Solutions d'applications supplémentaires
Découvrez comment les portefeuilles de produits complémentaires de Renesas comprenant le traitement intégré analogique + Alimentation + système intégré fonctionnent ensemble pour fournir des solutions complètes.
