Renesas Electronics CI d'interface RS-232 ICL3221E

Les CI d’interface RS-232 ICL3221E deRenesas Electronics sont des émetteurs/récepteurs RS-232 alimentés de 3,0 V à 5,5 V qui répondent aux spécifications ElA/TIA-232 et V.28/V.24, même avec VCC= 3,0 V. De plus, ces composants fournissent une protection ESD ±15 kV (CEI61000-4-2 entrefer et modèle de corps humain) sur les sorties de l’émetteur et les entrées du récepteur (broches RS-232).

L'ICL3221E dispose d'une fonction de mise hors tension automatique qui éteint l'alimentation sur puce et les circuits de commande. La mise hors tension se produit lorsqu'un périphérique connecté est éteint ou que le câble RS-232 est retiré, ce qui préserve automatiquement l'alimentation du système sans modifier le matériel ou le système d'exploitation. Ces composants redémarrent lorsqu'une tension RS-232 valide est appliquée à n'importe quelle entrée de récepteur.

Caractéristiques

  • Protection ESD pour les broches E/S RS-232 jusqu'à ±15 kV (CEI61000)
  • Remplacement direct du MAX3221E
  • Mise à niveau à faible consommation et compatible avec les broches
  • RS-232 compatible avec VCC= 2,7 V
  • Conforme aux spécifications EIA/TIA-232 et V.28/V.24 à 3 V
  • Sans verrouillage
  • Les convertisseurs de tension sur puce ne nécessitent que quatre condensateurs 0,1 µF externes à VCC= 3,3 V
  • Fonctionnalités de mise hors tension manuelles et automatiques
  • Hystérésis du récepteur pour une meilleure immunité au bruit
  • 250 kbps assurant un débit de données minimal
  • Vaste plage unique d'alimentations comprises entre 3 V à 5,5 V
  • Faible courant d'alimentation de 1 µA en état de mise hors tension
  • Pb-free (conformité RoHS)

Applications

  • Tout système nécessitant des ports de communication RS-232
  • Équipement portable, portatif et alimenté par batterie
  • Ordinateurs portables, ordinateurs et notebooks
  • modems, imprimantes et autres périphériques
  • Appareils photo numériques
  • Téléphones cellulaires/portables

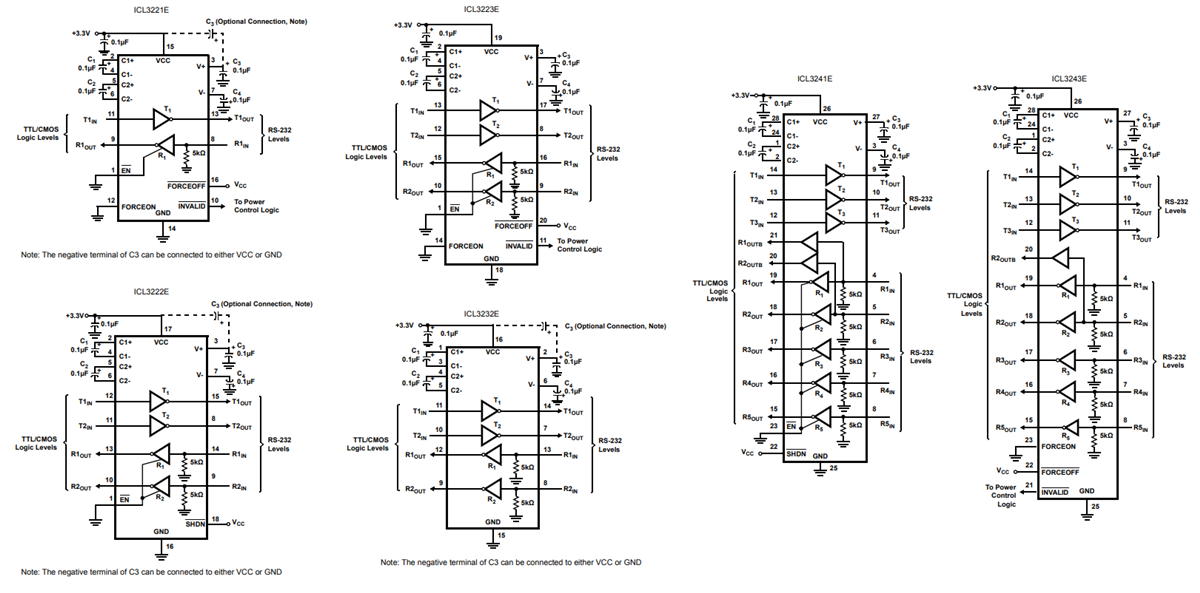

Circuits de fonctionnement standard

Schéma du circuit d'application - Renesas Electronics CI d'interface RS-232 ICL3221E
