Renesas Electronics Convertisseurs de niveau logique ISL3034E
Les convertisseurs de niveau logique ISL3034E de Renesas Electronics permettent une détection de direction automatique, bidirectionnelle et à 6 canaux et apportent le décalage de niveau requis dans les systèmes multi-tension à des débits de transfert de données pouvant atteindre 100 Mbps. La fonction de détection automatique de direction rend l'ISL3034E idéal pour une translation de niveau 6 canaux générique, en particulier si un contrôle de direction bit par bit est nécessaire.
Les tensions d’alimentation VCC et VL définissent les niveaux logiques de chaque côté du ISL3034E. Les signaux logiques du côté VL du CI apparaissent comme des signaux logiques à tension plus élevée du côté VCC du CI. Les signaux logiques du côté VCC du CI apparaissent comme des signaux logiques à tension plus élevée du côté VL du CI.
Le ISL3034E fonctionne à pleine vitesse avec des pilotes d’entrée externes qui fournissent un courant de sortie de 4 mA seulement. Chaque canal E/S est élevé jusqu’à VCC ou VL par une source de courant de 30 µA interne, ce qui permet au ISL3034E d’être piloté par des pilotes push-pull ou à drain ouvert. Abaisse l’entrée d’activation (EN) du ISL3034E pour placer le CI en mode d’arrêt à faible puissance avec toutes les lignes d'E/S. Les convertisseurs disposent d’un mode d’arrêt automatique qui place la pièce dans le même état d’arrêt lorsque VCC est inférieur à VL.
Le ISL3034E fonctionne avec des tensions VCC de +2,2 V à +3,6 V et VL de +1,35 V à +3,2 V. Cela rend les convertisseurs de niveau logique ISL3034E idéaux pour le transfert de données entre les microcontrôleurs basse tension ou les ASIC et les composants à tension plus élevée.
Caractéristiques
- Meilleure protection ESD de sa catégorie : protection ESD de ±15 kV IEC61000-4-2 sur toutes les lignes d’entrée, de sortie et d’E/S
- Débit de données garanti de 100 Mbit/s
- Six canaux bidirectionnels
- La détection automatique de direction élimine les broches logiques de contrôle de direction
- Entrée d'activation pour le contrôle logique du mode SHDN à faible puissance
- Compatible avec les pilotes d’entrée de 4 mA ou plus
- Plage de tension d’alimentation avec +1,35 V ≤ VL ≤ +3,2 V et +2,2 V ≤ VCC ≤ +3,6 V
- Sans Pb (conforme à la directive RoHS)
- Boîtiers TQFN 16 fils (2,6 mm x 1,8 mm) et TQFN 16 fils (3 mm x 3 mm)
Applications
- Simplifie l'interface entre deux CI logiques fonctionnant à différentes tensions d'alimentation

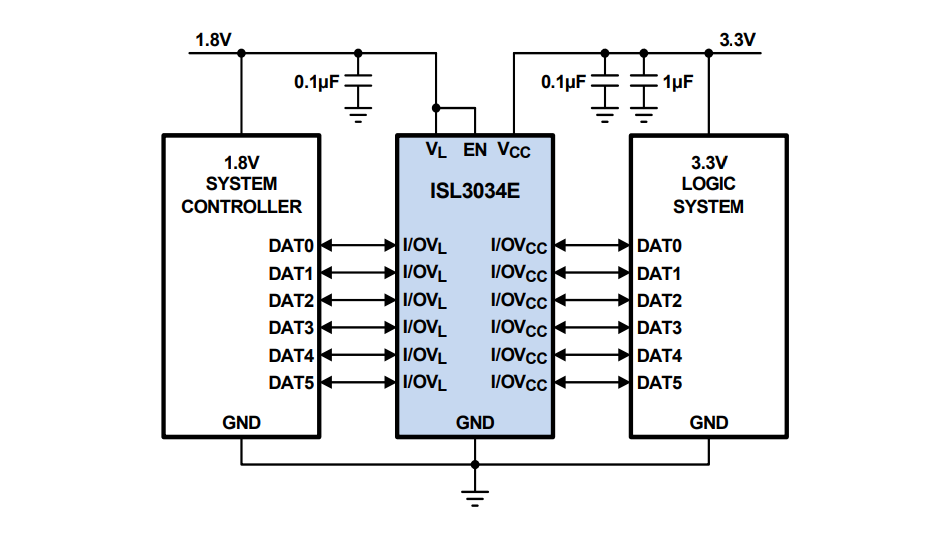

CIRCUIT DE FONCTIONNEMENT STANDARD
