Crydom / Sensata SSR à montage sur panneau double canal, enfichables DPI
Les relais statiques (SSR) à montage sur panneau double canal, enfichables DPI de Crydom / Sensata sont des dispositifs de sortie CA à double canal de style « rondelle de hockey » avec des connexions enfichables faciles à brancher pour une conception mécanique et thermique améliorée par rapport aux solutions similaires. Les SSR DPI de Crydom/Sensata disposent d’un courant nominal de 20 A et 40 A de 24 VCA à 600 VCA. Ces SSR à double canal fournissent deux sorties contrôlées par des entrées de contrôle CC indépendantes et le connecteur d’entrée est compatible avec divers connecteurs (non inclus). Ce connecteur a un pas de 5,08 mm, permettant une haute flexibilité lors du câblage des connexions d’entrée.
Caractéristiques
- Courant nominal jusqu’à 40 A par canal
- Tension 4 V de contrôleCC à 32 VCC
- Sortie SCR pour les charges industrielles lourdes
- Connecteurs de sortie à insérer
- Substrat DBC pour performances thermiques supérieures
- Isolation optiqueCA 4 000 V
- Plage de température de fonctionnement de -40 °C à +80 °C
- Boîtier à sécurité tactile IP20
- Connexion rapide de câblage par insertion directe sans outils
- Homologué cURus et TUV, conforme CE et RoHS
Applications
- Fours industriels
- Équipement de cuisson professionnel
- Contrôles de traçage thermique
- Équipement d'emballage
- Équipement de moulage par injection plastique
- Commande d’éclairage
- CVC et réfrigération
Ressources supplémentaires

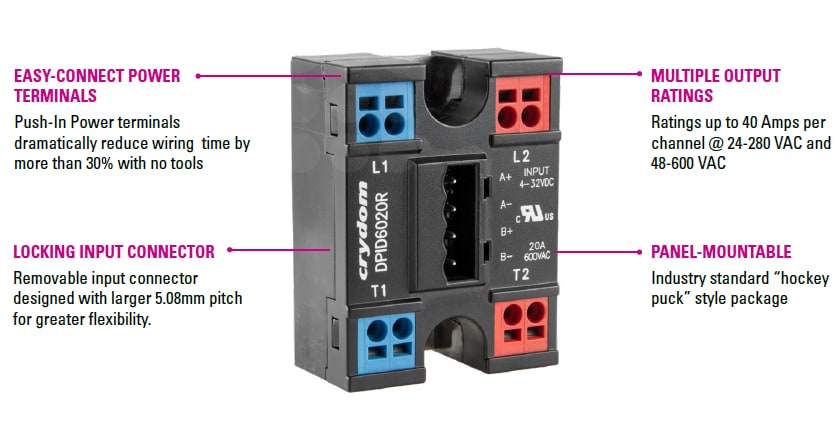

Principales caractéristiques du produit

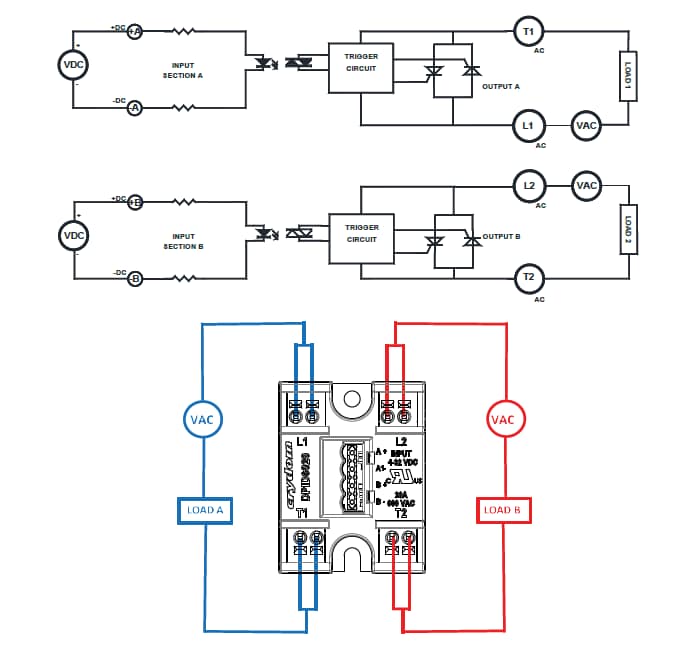

Schémas de principe et de câblage
