STMicroelectronics Pilote de moteur à demi-pont GaN GANSPIN612
Le pilote de moteur à demi-pont GaN GANSPIN612 de STMicroelectronics est un système de puissance avancé en package (SiP) intégrant deux transistors GaN en mode enrichissement dans une configuration à demi-pont pilotée par un pilote de grille haute tension et haute fréquence à la pointe de la technologie. Les dispositifs GaN intégrés ont une RDS(ON) de 270 mΩ et une tension de rupture drain-source de 650 V, tandis que la diode bootstrap intégrée peut facilement alimenter le côté haut du pilote de grille intégré.
Conçu pour le contrôle de mouvement, le GANSPIN612 optimise la sortie dV/dt à 10 V/ns (std.) pour les modes « hard-on » et « hard-off ». Cette caractéristique est requise dans le contrôle de moteur pour les EMI, l’enroulement du moteur et la fiabilité du roulement à billes. Le GANSPIN612 est disponible dans un boîtier compact QFN de 9 mm x 9 mm x 1 mm et fonctionne sur la plage de température industrielle de -40 °C à +125 °C.
Le GaNSPIN612 de STMicroelectronics est compatible broche à broche avec le GaNSPIN611 [RDS(ON) de 138 mΩ] pour maximiser l’évolutivité avec une approche par plateforme.
Caractéristiques
- Famille Power SiP intégrant des transistors GaN haute tension dans une configuration de grille avec un pilote haute tension
- RDS(ON) = 270 mΩ
- IDS(MAX) = 5,5 A
- Capacité de conduction inverse et perte de récupération inverse nulle
- Sortie dV/dt de 10 V/ns (std) en mode « hard-on » et « hard-off », adaptée au contrôle de moteur
- Régulateurs linéaires pour réguler la tension d’alimentation du pilote côté haut et côté bas
- Mise sous tension dV/dt réglable à l’extérieur
- Diode d'amorçage interne
- Comparateur pour détection de surintensité avec fonction d’arrêt intelligent
- Protection UVLO sur VCC, VHHSet VLS
- Fonction de verrouillage, arrêt, mode veille et broches de défaut
- Pilote de grille de 55 ns conduisant à un retard de propagation de sortie global de 150 ns (std.)
- Entrées compatibles 3,3 V à 20 V avec hystérésis et niveau bas (pull-down)
Applications
- Appareils ménagers
- Compresseurs
- Pompes
- Ventilateurs
- Appareils de soins personnels
- Automatisation d’usine
- Servomoteurs
- Outils électriques

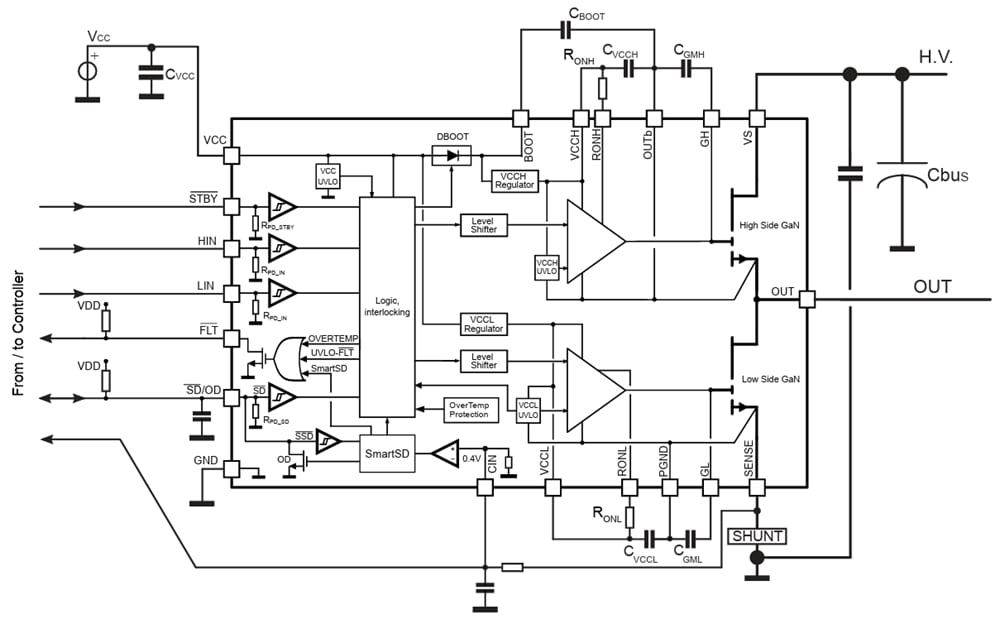

Schéma d'application

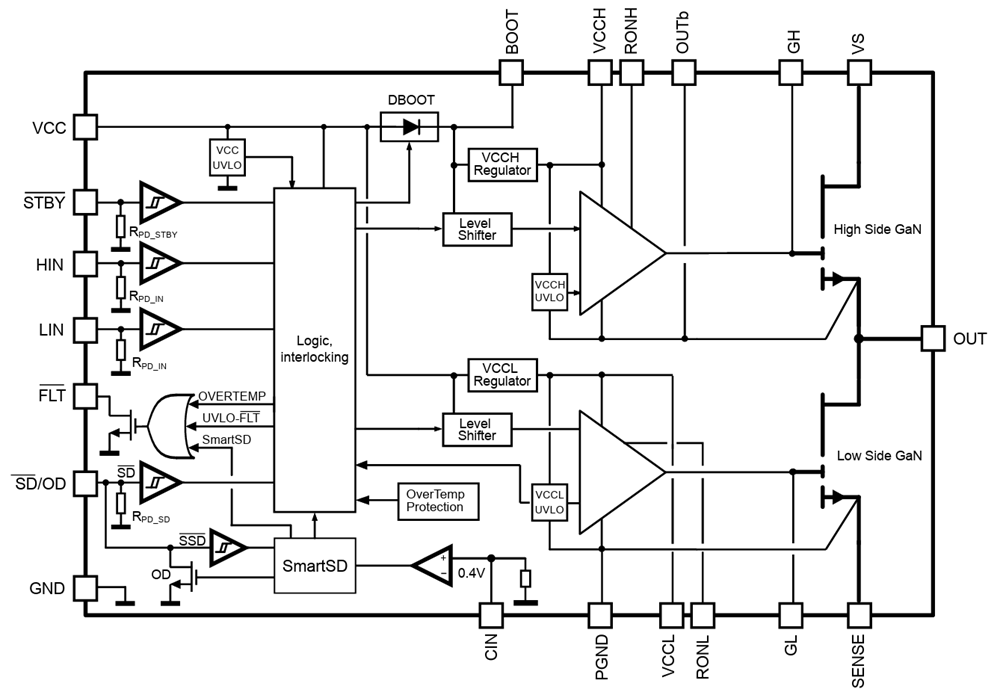

Schéma fonctionnel
