STMicroelectronics Module inertiel automobile à 6 axes ASM330LHB

Le module inertiel automobile à 6 axes haute précision ASM330LHB de STMicroelectronics est un système en boîtier intégrant un accéléromètre numérique triaxial et un gyroscope numérique triaxial. Un manuel de sécurité et une bibliothèque logicielle, certifiés selon ISO26262:2018, sont proposés pour soutenir le développement des applications utilisant l'ASM330LHB et visant les exigences ASIL-B.

L'ASM330LHB de STM est conforme AEC-Q100 et industrialisé via un flux de production MEMS dédié pour répondre aux normes de fiabilité automobile. Toutes les pièces sont rigoureusement testées en ce qui concerne la température pour garantir la plus haute qualité. Les éléments de détection sont fabriqués à l'aide des processus de micro-usinage propriétaires de ST. En même temps, les interfaces CI sont conçues en utilisant la technologie CMOS, qui permet la conception d'un circuit dédié qui est ajusté pour mieux correspondre aux attributs de l'élément de détection.

L'ASM330LHB dispose d'une plage d'accélération complète de ±2/±4/±8/±16 g et d'une large plage de vitesse angulaire de ±125/±250/±500/±1000/±2000/±4000 dps qui permet son utilisation dans un large éventail d'applications automobiles. Le dispositif prend en charge deux modes de fonctionnement, un mode haute performance et un mode faible puissance. Tous les éléments de conception du ASM330LHB ont été optimisés pour atteindre une stabilité de sortie exceptionnelle, un bruit extrêmement faible et une synchronisation complète des données afin de bénéficier des applications assistées par capteurs comme la navigation à l'estime et la fusion du capteur.

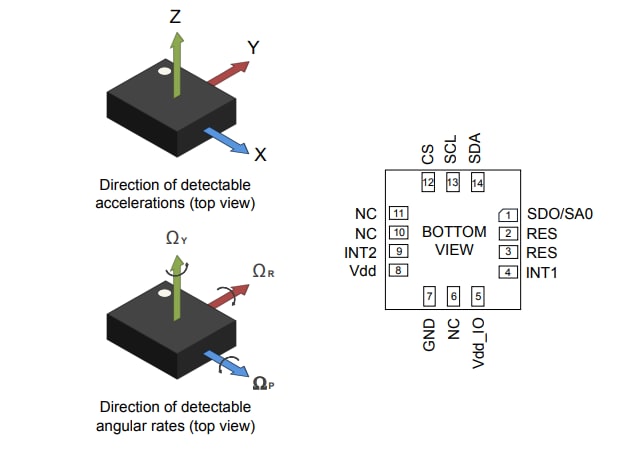

L'ASM330LHB est logé dans un boîtier 14 fils en plastique LGA (Land Grid Array) avec une plage de température étendue jusqu'à +105 °C.

Caractéristiques

Homologué AEC-Q100
Plage de température étendue de -40 °C à +105 °C
Compensation intégrée pour une stabilité élevée sur la plage de température
Conforme à la directive Androïde
Accéléromètre sélectionnable par l'utilisateur pleine échelle jusqu'à ±16 g
Plage de gyroscope étendue de ±125 dps à ±4 000 dps
Deux modes de fonctionnement - mode haute performance et mode faible puissance
Interfaces série I²C, I3C^SM MIPI et SPI

Sortie synchronisée à six canaux pour améliorer la précision des algorithmes de navigation à l'estime
Automate fini programmable
Cœur d'apprentissage automatique
Interruptions programmables intelligentes
PEPS intégré de 3 ko disponible pour décharger le processeur hôte
Conforme RoHS et ECOPACK
