Texas Instruments Module d'évaluation du convertisseur TPS7H4003EVM

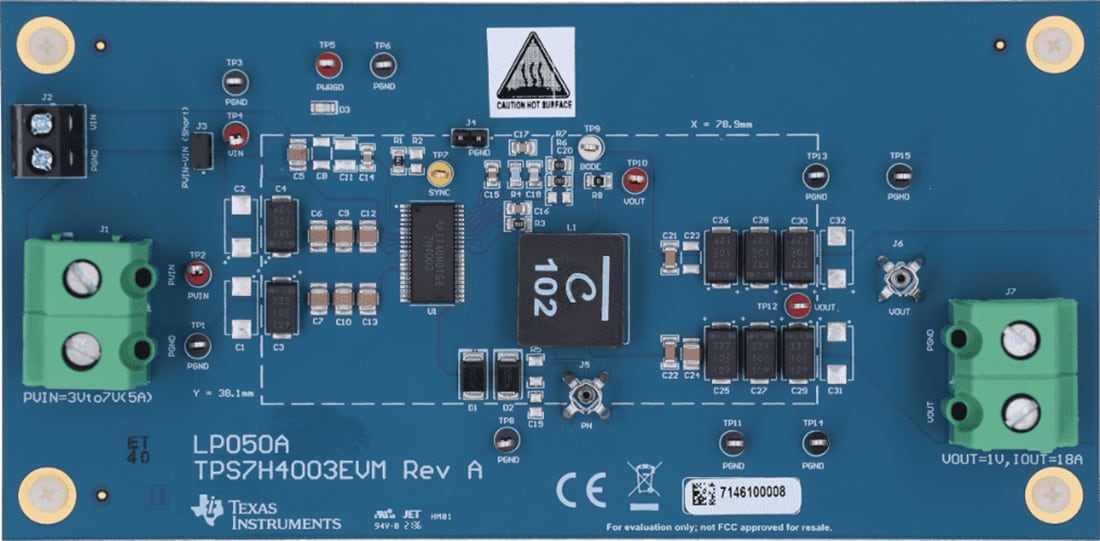

Le module d'évaluation (EVM) de convertisseur TPS7H4003EVM de Texas Instruments démontre comment le convertisseur Buck TPS7H4003-SEP peut fournir un rail d'alimentation régulé capable de supporter un courant de charge pouvant atteindre 18 A. Le TPS7H4003 peut être utilisé pour prendre en charge des applications ASIC (circuit intégré à application spécifique) et FPGA (matrice de portes programmables sur le terrain) standard. Le module d'évaluation est configuré en état par défaut pour accepter une entrée de 5 V. Il peut néanmoins être modifié pour désactiver ou changer la protection contre les sous-tensions (UVLO), ce qui permet d'utiliser n'importe quelle tension d'entrée comprise entre 3 V et 7 V. Le TPS7H4003EVM de Texas Instruments est configuré pour une sortie de 1 V avec un courant de sortie maximal de 18 A. Là encore, la tension de sortie régulée peut être modifiée en changeant une résistance sur la carte.
