Texas Instruments Module d'évaluation (EVM) xWRL6844EVM
Le module d'évaluation (EVM) xWRL6844EVM de Texas Instruments est un module d'évaluation facile à utiliser pour le capteur radar à ondes millimétriques (mmWave) xWRL6844. Le xWRL6844EVM prend en charge à la fois le fonctionnement autonome et la connectivité directe au DCA1000EVM pour la capture brute du CAN et le développement du traitement du signal. Ce module d'évaluation contient tout le nécessaire pour commencer à développer un logiciel pour le DSP sur puce, un accélérateur matériel et un contrôleur Arm® Cortex®-R5F à faible puissance. Le xWRL6844EVM de Texas Instruments comprend également des boutons et des LED embarqués pour l'intégration rapide d’une interface utilisateur simple, ainsi qu’une émulation intégrée pour la programmation et le débogage.
Caractéristiques
- Capteur radar à ondes millimétriques (mmWave) de 57 GHz à 64 GHz
- DSP C66x sur puce, contrôleur ARM Cortex-R5F et accélérateur matériel (HWA 1.2)
- Topologie de gestion de l'alimentation basée sur le TPS650365x
- Antennes embarquées à quatre émetteurs et quatre récepteurs (4TX/4RX) avec substrat de PCB RO3003 haute performance RF
- Interface directe avec le DCA1000 pour le débogage et l'acquisition de données ADC brutes
Applications
- Détection de la cabine intérieure
- Détection de présence des enfants
- Détection, localisation et classification de l'occupation des véhicules
- Surveillance des signes vitaux des occupants du véhicule
- Détection d'intrusion
- Rappel pour la ceinture de sécurité

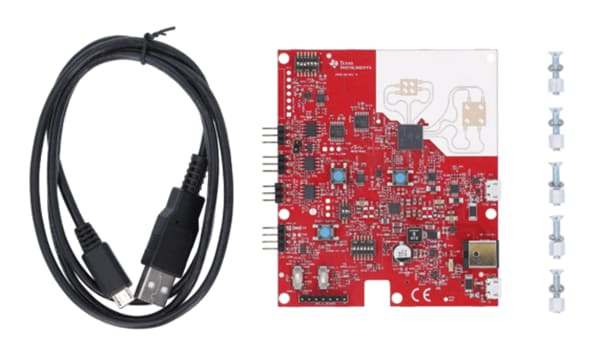

Contenu du kit
- Carte AWRL6844EVM
- Vis de montage
- Câble USB micro
- Guide de démarrage rapide
- Entretoises
- Carte de garantie (feuille de non-responsabilité)
Ressources supplémentaires
- Guide de l'utilisateur
- Guide de démarrage
- Kit de développement de logiciel (SDK) pour dispositifs xWRL6844
- IDE (Environnement de développement Intégré) CCStudio™
- mmWaveStudio pour dispositifs xWRL68xx de 3e génération
- Académie des radars à ondes millimétriques (mmWave)
- Boîtier d'assistance pour l'évaluation et le développement des radars
- Base de données AWRL6844EVM et IWQRL6844EVM
- Schéma, nomenclature (BOM) et assemblage xWRL6844EVM
- Liste de contrôle de la conception du matériel
