Vicor Modules convertisseurs de bus ChiP BCM6123
Les modules convertisseurs de bus ChiP BCM6123 de Vicor fonctionnent à partir d’une entrée nominale de 380 VCC et fournissent une sortie secondaire isolée et à extra basse tension de sécurité (SELV). Les convertisseurs de bus BCM6123 sont fournis en boîtier ChiP 6123 de 63,34 mm x 22,80 mm x 7,21 mm et offrent un courant de sortie pouvant atteindre 125 A. Ces modules Vicor offrent une tension de sortie de 8,1 V à 51,3 V et un rendement pouvant atteindre 98 %. Le BCM6123 dispose également d’une communication PMBus numérique qui permet un contrôle et une capacité de télémétrie au sein de la conception du système.
Caractéristiques
- Tension d'entrée de 200 V à 400 V ou de 260 V à 410 V
- Tension de sortie de 8,1 V à 51,3 V
- Rendement jusqu’à 98 %
- Dimensions : 63,34 mm x 22,80 mm x 7,21 mm
- Fournit une sortie secondaire isolée et SELV
- Communications PMBus numériques pour des capacités de contrôle et de télémétrie au sein de la conception du système
Augmentation de la charge utile UAV et du temps de vol
Défis en termes de taille, de poids et d’efficacité énergétique
La taille, le poids et la puissance (SWaP) d’un UAV sont directement proportionnels à la capacité de charge utile et au temps de vol. Le réseau d’alimentation (PDN) contribue de fortement à la taille et au poids d’un UAV. La solution d’alimentation CC-CC légère, à haute densité et à haut rendement facilite l’augmentation des fonctionnalités, de la charge utile et de la portée.
Avion sans pilote pour les communications
Cette classe UAV dépend de l’énergie solaire pour répondre à ses exigences de temps de vol long. Les systèmes d’énergie solaire s’appuient sur l’utilisation d’un circuit de suivi maximal du point de puissance (MPPT) pour assurer la récupération de l’énergie solaire à la tension souhaitée avant de la convertir en une tension adaptée à la charge d’une batterie secondaire. À mesure que les drones se développent, des topologies telles que la commutation à tension nulle (ZVS) et la commutation à courant nul (ZVS/ZCS) sont importantes pour permettre une variété croissante de sources de carburant et d’applications soumises à des exigences de puissance de plus en plus importantes.
Réseau d’alimentation électrique

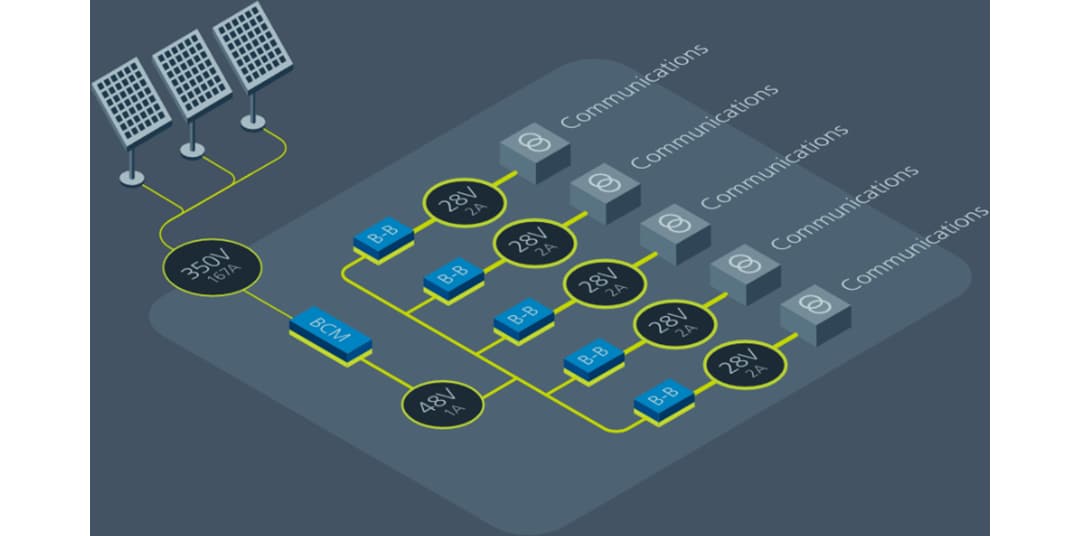

Une combinaison du régulateur Buck-Boost ZVS BCM6123 et PI3741 fournit une sortie de 28 V étroitement régulée pour diverses charges UAV. Le BCM6123 offre une conversion isolée du 350 V en un bus intermédiaire 48 V, tandis que le convertisseur Buck-Boost ZVS PI3741 dispose d’une large gamme de capacités de fonctionnement en tension d’entrée.
Exemple d'application
Circuit d'application standard
