Zilog / IXYS Régulateurs de tension IXD1504

Les régulateurs de tension IXD1504 de  Zilog / IXYS sont des régulateurs de tension CMOS de haute précision avec un courant d'alimentation très faible de 0,6 µA. Ces régulateurs sont capables de fournir une tension de sortie très précise même à un courant de charge pouvant descendre à 1 μA et sont donc idéaux pour les applications alimentées par batterie. Les régulateurs IXD1504 disposent d'une source de tension de référence, d'un amplificateur d'erreur, d'un transistor pilote, d'un circuit de protection contre les surintensités et d'un circuit de compensation de phase. L'excellente compensation de phase interne permet au IXD1504 de fonctionner soit avec un condensateur céramique de sortie à faible ESR CL, soit même sans celui-ci. Ces régulateurs de tension sont disponibles en boîtiers SOT-25, SSOT-24 ou USPN-4B02. Les applications standard incluent les téléphones mobiles, les caméras, les VCR et divers équipements portables.

Caractéristiques

  • Faible consommation électrique à 0,6 μA (standard)
  • Plage de tension de fonctionnement de 1,4 V à 6 V
  • Plage de tension de sortie de 1,1 V à 5,0 V par incréments de 0,1 V
  • Précision de tension de sortie ±0,02 V à VOUT < 2,0 V ou ±1 %
  • Stabilité de température ±50 ppm/°C
  • Courant de sortie jusqu'à 150 mA
  • Tension de décrochage 500 mV à 150 mA, VOUT = 3 V
  • Décharge automatique du condensateur de charge
  • Courant de veille inférieur à 0,01 µA (standard)
  • Limitation de courant et protection contre les courts-circuits
  • Compatible avec les condensateurs céramiques à faible ESR
  • Opérations stables sans condensateur de charge
  • Interrupteur marche/arrêt
  • Température ambiante de fonctionnement de -40 °C à + 85 °C
  • Boîtiers :
    • SOT-25, SSOT-24 et USPN-4B02
  • Conformes à la directive RoHS de l'UE et sans plomb

Applications

  • Téléphones mobiles
  • Appareils photo/caméras
  • VCR
  • Divers équipements portables

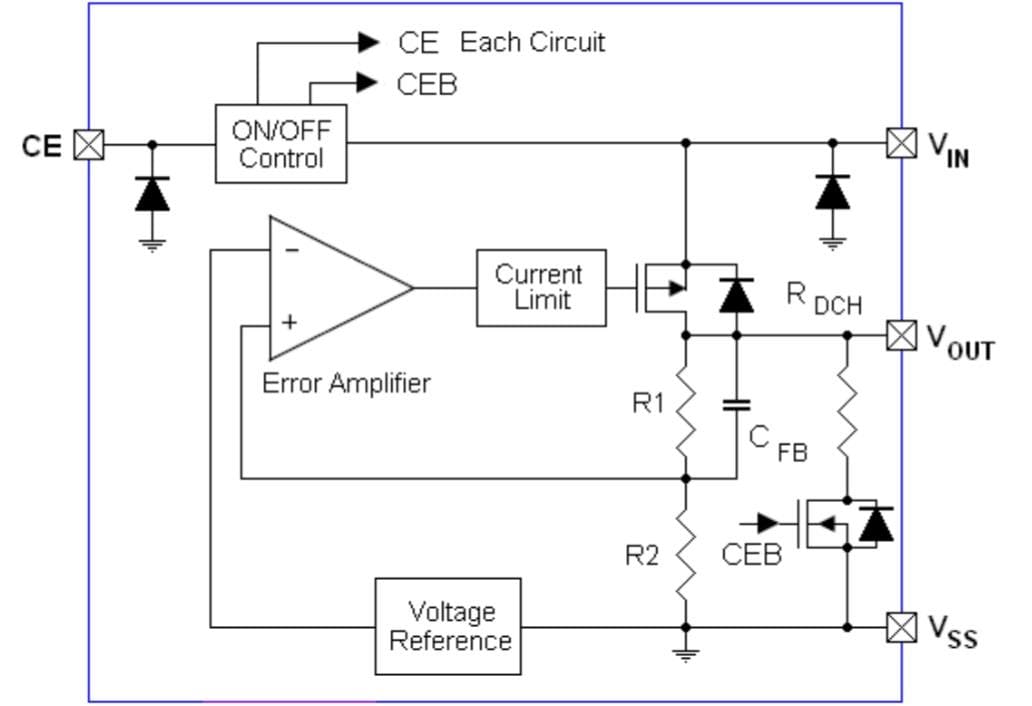

Schéma de principe

Schéma de principe - Zilog / IXYS Régulateurs de tension IXD1504

Circuit d'applications standard avec caractéristiques de performance

Graphique des performances - Zilog / IXYS Régulateurs de tension IXD1504
Publié le: 2021-11-12 | Mis à jour le: 2022-03-11
