SSM-113-L-SV-BE-LC-P

Name: Samtec SSM-113-L-SV-BE-LC-P
Brand: Samtec
SKU: 200-SSM113LSVBELCP
Price: 3.25 EUR
Availability: InStock

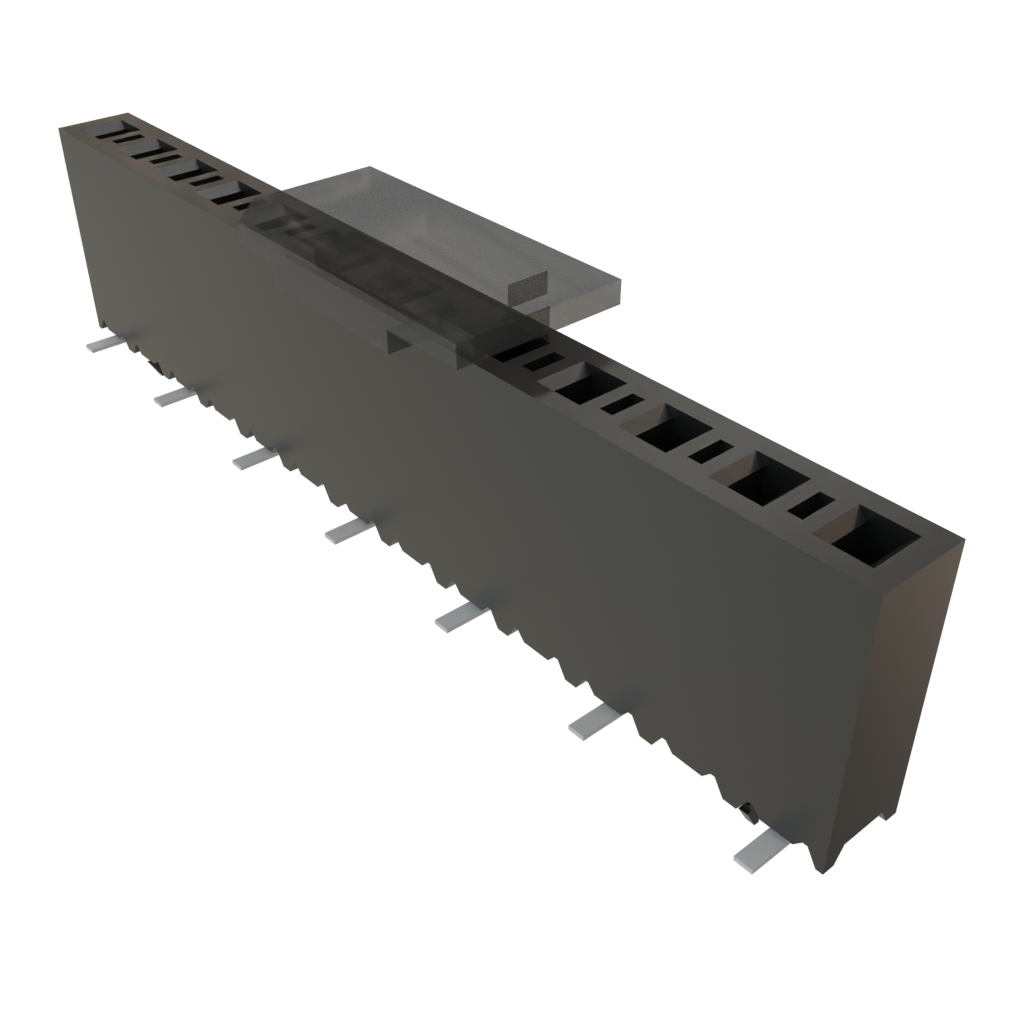

Les images sont fournies à titre indicatif
Voir les caractéristiques du produit

N° Mouser :

200-SSM113LSVBELCP

N° de fab. :

SSM-113-L-SV-BE-LC-P

Fab. :

Samtec

Description :

Embases et logements de câbles Surface Mount PCB Socket Strips

Modèle de ECAO:

Téléchargez gratuitement le chargeur de bibliothèque pour convertir ce fichier pour votre outil ECAD. En savoir plus sur le modèle ECAD.

Plus d'informations

En savoir plus à propos de Samtec SSM-113-L-SV-BE-LC-P

Disponibilité

Stock:: Une erreur inattendue est survenue. Veuillez réessayer ultérieurement.

110 Expédition possible dans 5 jours

Entrez la quantité:

Minimum : 1 Multiples : 1

Prix unitaire:

-,-- €

Ext. Prix:

-,-- €

Tarif est.:

Prix (EUR)

Qté.	Prix unitaire	Ext. Prix
	3,25 €	3,25 €
	2,68 €	136,68 €
	2,23 €	227,46 €
	1,89 €	963,90 €
	1,74 €	1 745,22 €

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

Attribut de produit	Valeur d'attribut	Sélectionner l'attribut
Fabricant:	Samtec
Catégorie du produit:	Embases et logements de câbles
RoHS:
Produit:	Headers
Type:	Socket
Nombre de positions:	13 Position
Pas:	2.54 mm (0.1 in)
Nombre de lignes:	1 Row
Espacement des lignes:	2.54 mm (0.1 in)
Style de montage:	SMD/SMT
Style du raccordement:	Solder
Angle de montage:	Straight
Dépôt par contact:	Gold
Série:	SSM
Nom commercial:	Tiger Claw
Application:	Board-to-Board, Cable
Température de fonctionnement min.:	- 55 C
Température de fonctionnement max.:	+ 125 C
Conditionnement:	Tube
Marque:	Samtec
Matériau du contact:	Phosphor Bronze
Courant nominal:	5.2 A
Taux d'inflammabilité:	UL 94 V-0
Couleur du boîtier:	Black
Type de boîtier:	Socket
Matériau de protection:	Liquid Crystal Polymer (LCP)
Type de verrouillage:	Unlatched
Type de produit:	Headers & Wire Housings
Nombre de pièces de l'usine:	17
Sous-catégorie:	Headers & Wire Housings
Tension de voltage:	405 VAC/572 VDC

Produits trouvés:

Pour consulter des produits similaires, sélectionnez au moins une case.

Sélectionnez au moins une case pour consulter des produits similaires dans cette catégorie.

Attributs sélectionnés: 0

Filtrer les documents:

Images


Models

SSM-113-L-SV-BE-LC-P Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Test Report (PDF)

Codes de conformité

TARIC:: 8536693000
CAHTS:: 8536690020
USHTS:: 8536694040
JPHTS:: 853669000
KRHTS:: 8536691000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

Classifications d’origine

Pays d'origine:: États-Unis
Pays d'origine de l'assemblage:: Non disponible
Pays de diffusion:: Non disponible

Le pays est susceptible de changer au moment de l’expédition.

Barrettes de sockets CMS SSM 0,100 po (2,54 mm) Tiger Claw™

Les barrettes de sockets à montage en surface SSM 2,54 mm (0,100 po) Tiger Claw™ de Samtec sont des connecteurs carte à carte dans une variété de densités, hauteurs d'empilement et orientations. La série SSM dispose de contacts Tiger Claw qui offrent un profil ultra-mince et d'une capacité à double balayage avec une fonctionnalité de contournement. Le contact dans les sockets à poteau carré permet aux broches de la barrette à terminaison longue de passer à travers le socket et la carte pour atteindre un autre socket. Cette caractéristique permet un gain d'espace, une flexibilité de routage et un nombre réduit de connecteurs. Ces sockets robustes et très fiables sont disponibles en orientations verticales et à angle droit qui sont utilisées depuis dix ans dans les environnements de mélanges de gaz fluides. Les connecteurs de couplage populaires pour la série SSM sont les séries TSW, TSM, MTSW, DW, ZW et HW.
