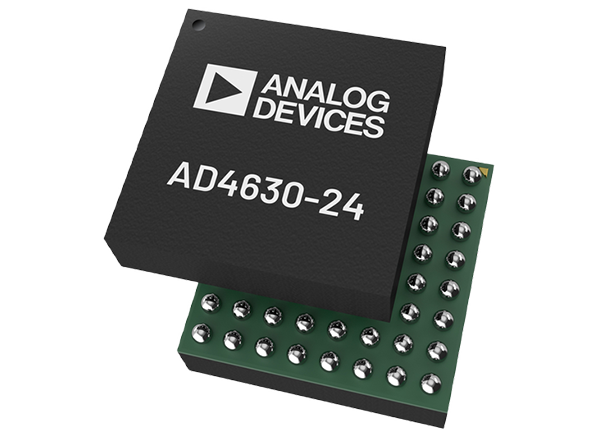

Analog Devices Inc. CAN SAR à canal double 24 bits et 16 bits 2 MS/s AD4630
Les CAN SAR à canal double 2 MS/s 24 bits et 16 bits AD4630 d'Analog Devices Inc. sont des convertisseurs analogique-numérique (CAN) à registre à approximations successives (SAR) 2 MS/s faciles à piloter. L'AD4630 dispose d'un INL maximal garanti de ±0,9 ppm et aucun code manquant à 24 bits et 16 bits. Ces appareils atteignent une précision inégalée de −40 ° à +125 °C.
Caractéristiques
- 24-Bits
- Hautes performances
- Débit maximal de 2 MS/s par canal
- INL ±0,9 ppm maximum de -40 °C à +125 °C
- SNR 105,7 dB standard
- THD −127 dB standard
- NSD −166 dBFS/Hz standard
- Faible consommation d'énergie
- 15 mW par canal à 2 MS/s
- 1,5 mW par canal à 10 kS/s
- Caractéristiques de pilotage facile réduisant la complexité du système
- Courant d'entrée très faible de 0,6 μA pour les entrées CC
- Large plage d'entrée en mode commun −(1/128) × VREF à +(129/128) × VREF
- Plage de tension de référence externe flexible de 4,096 V à 5 V
- Tampon de référence intégré de précision avec condensateur de dérivation 2 μF
- Filtre de moyenne de bloc programmable avec une décimation pouvant atteindre 216
- Résolution d'échantillon étendue jusqu'à 30 bits
- Bits de surportée et de synchronisation
- Interface numérique Flexi-SPI
- 1, 2 ou 4 voies SDO par canal permettant une SCK plus lente
- Le mode horloge écho simplifie l'utilisation d'un isolateur numérique
- Compatible avec la logique de 1,2 V à 1,8 V
- Boîtier CSP_BGA à 64 billes de 7 mm × 7 mm avec une alimentation interne et des condensateurs de référence pour aider à réduire l'encombrement du système
- 16-Bits
- Hautes performances :
- Débit : 2 MS/s maximum par canal
- INL : ±3 ppm maximum de -40 °C à +125 °C
- SNR : 97,4 dB standard
- THD : −127 dB standard
- NSD : −157,4 dBFS/Hz standard
- Faible puissance :
- 15 mW par canal à 2 MS/s
- 1,5 mW par canal à 10 kS/s
- Caractéristiques de pilotage facile réduisant la complexité du système
-
- Faible courant d'entrée de 0,6 μA pour les entrées CC
- Large plage d'entrée en mode commun : -(1/128) × VREF à +(129/128) × VREF
- Plage de tension de référence externe flexible : 4,096 V à 5 V
-
- Tampon de référence intégré précis avec un condensateur de dérivation de 2 μF
- Filtre de moyenne de bloc programmable avec une décimation pouvant atteindre 216
- Résolution d'échantillon étendue jusqu'à 30 bits
- Bits de surportée et de synchronisation
- Interface numérique Flexi-SPI
- 1, 2 ou 4 voies SDO par canal permettant une SCK plus lente
- Le mode horloge écho simplifie l'utilisation de l'isolateur numérique
- Compatible avec la logique de 1,2 V à 1,8 V
- Boîtier CSP_BGA à 64 billes de 7 mm × 7 mm avec alimentation et condensateurs de référence internes pour réduire l'empreinte du système
Applications
- Équipement de test automatique
- Boucles de contrôle numérique
- Instrumentation médicale
- Sismologie
- Fabrication de dispositifs semiconducteurs
- Instrumentation scientifique
