Contrôleurs à signaux numériques 16 bits MC56F82x Freescale

Les contrôleurs de signal numérique de 16 bits MC56F82x Freescale Semiconductor combinent la puissance de traitement d'un DSP (processeur de signal numérique) et la fonctionnalité d'un microcontrôleur (MCU) avec des périphériques rapides et puissants. Les DSC MC56F824x et MC56F825x Freescale font partie de la gamme de cœurs 56800E et sont particulièrement utiles pour les applications de conversion de puissance numérique, comme les alimentations numériques sur carte de serveurs, les alimentations de télécommunications et industrielles et la commande moteur avancée. Les appareils MC54F82x font partie des DSC les plus rapides avec mémoire Flash intégrée du catalogue de Freescale Semiconductor et des DSC les plus rentables sur le marché. Ces contrôleurs de signal numérique comprennent un maximum de 9 canaux PWM améliorés, dont six avec placement NanoEdge pour une conversion de puissance, une fonctionnalité et un précision renforcées. Les appareils Freescale MC56F82x sont conçus pour fonctionner à 60 MHz et jusqu'à 3,6 V.

Caractéristiques
  • Fréquence de fonctionnement de 60 MHz
  • Fonctionnalités DSP et MCU dans une architecture unifiée et efficace
  • eFlexPWM avec un maximum de 9 canaux, dont six avec placement NanoEdge haute résolution (520 ps)
  • Deux convertisseurs analogique/numérique (CAN) de 12 bits avec amplificateur programmable dynamique x2 et x4, des temps de conversion de 600 ns et une protection contre l'injection de courant d'entrée
  • Trois comparateurs analogiques avec des références CAN intégrées de 5 bits
  • Générateur de vérifications de redondance cyclique
  • Deux modules d'interface de communication série en file d'attente à haute vitesse (QSCI) avec fonctionnalité LIN esclave
  • Module à interface périphérique série en file d'attente (QSPI)
  • Deux ports de circuit inter-intégré (I²C) compatibles avec SMBus
  • Module évolutif de contrôleur de zone réseau (MSCAN) 2.0 A/B
  • Alimentation unique de 3 V à 3,6 V
  • Plage de températures de fonctionnement : de -40 °C à +105 °C
Applications
  • Alimentations et gestion d'alimentation en mode commutation
  • Commande moteur (ACIM, BLDC, PMSM, SR et pas-à-pas)
  • Gestion et chargeurs de batteries
  • Onduleurs solaires
  • Contrôle industriel
  • Appareils ménagers
  • Capteurs intelligents
  • Systèmes de sécurité et anti-incendie
  • Instruments de mesure de puissance
  • Outils électriques manuels
  • Détection d'arc électrique
  • Appareils/équipements médicaux
  • Ballast d’éclairage
Référence pièceBoîtier / EnveloppeTaille de la mémoire du programmeTaille de la mémoire RAM de donnéesNombre d'E/SFiche technique
En cours de chargement Premier Précédent Suivant Dernier

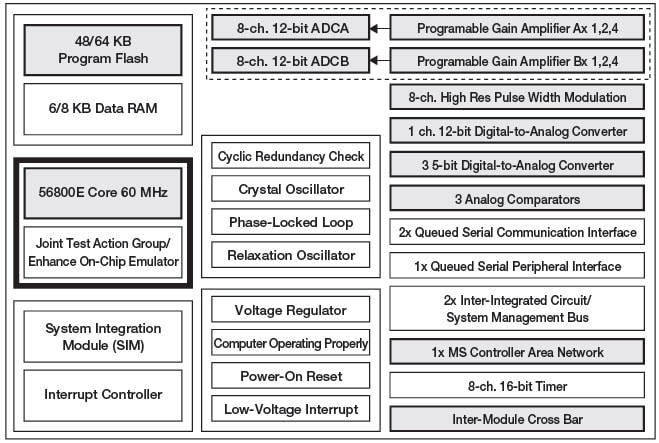

Schéma de principe
Schéma de principe
