Capteurs magnétiques d'angle TLE500x/TLE501x Infineon

Les capteurs angulaires basés sur la technologie GMR TLE5009 Infineon sont des capteurs angulaires à sorties analogiques. Ce composant détecte l'orientation d'un champ magnétique en mesurant les composantes angulaires de sinus et de cosinus avec des éléments magnéto-résistifs géants (GMR). Chaque composant fournit une tension analogique en sortie sinus et cosinus qui décrit l'angle magnétique entre 0 et 360°. Les signaux du pont GMR différentiel sont compensés en température et indépendants de la force du champ magnétique. Ceci permet de maintenir une tension de sortie constante sur une large plage de température et de champ. La sortie analogique est conçue pour les applications différentielles. Les tensions de sorties sont conçues pour utiliser la plage dynamique du convertisseur A/N avec la même alimentation que le capteur comme référence de tension.

Fiche technique

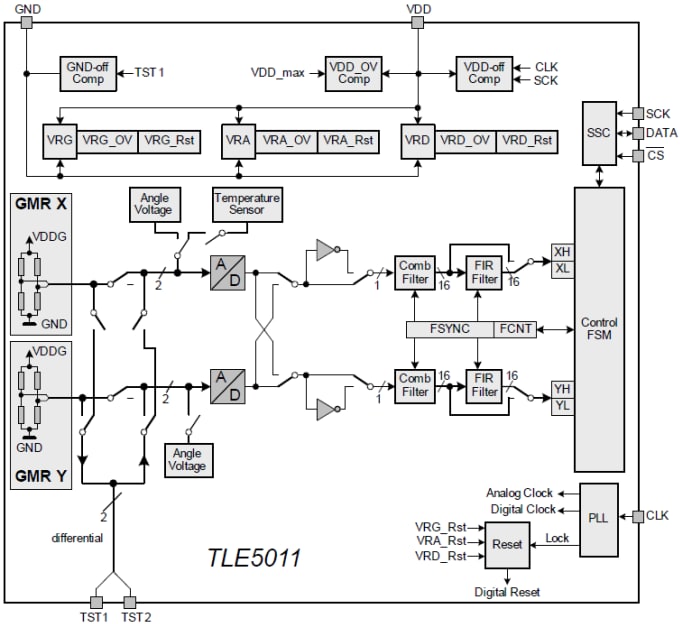

Le capteur angulaire GMR TLE5011 Infineon est un capteur angulaire à 360° qui détecte l'orientation d'un champ magnétique en mesurant les composantes angulaires de sinus et cosinus. Cela est effectué par des éléments magnéto-résistifs géants intégrés (iGMR) monoblocs. Les communications de données sont réalisées avec une interface de communication série synchrone (SSC) bidirectionnelle qui est compatible SPI. Les valeurs du sinus et du cosinus peuvent être lues de façon numérique. Ces signaux peuvent être traités de façon numérique pour calculer l'orientation angulaire du champ magnétique (aimant). Ce calcul peut s'effectuer avec un algorithme CORDIC, calcul numérique des coordonnées de rotation. Il est possible de relier plusieurs TLE5011 à une interface SSC d'un microcontrôleur pour la redondance. Si plusieurs composants TLE5011 sont utilisés, la synchronisation des TLE5011 connectés est effectuée par une commande diffusée.

Fiche technique

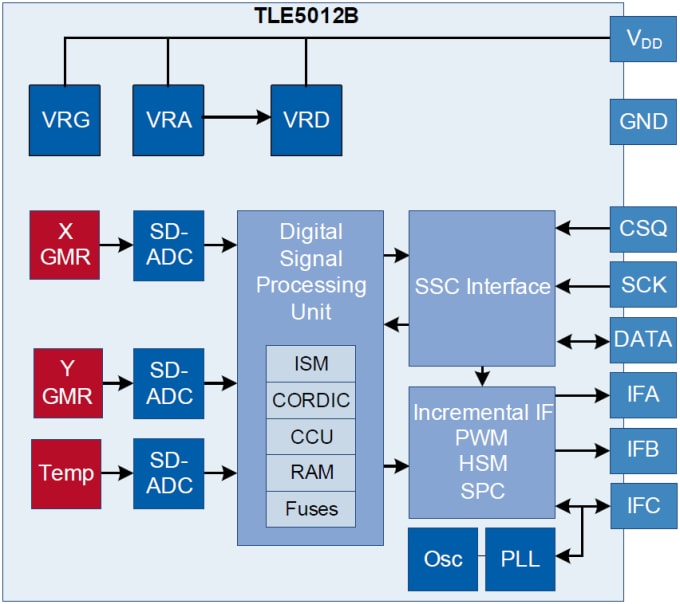

Le capteur angulaire GMR TLE5012B Infineon est un capteur angulaire à 360° qui détecte l'orientation d'un champ magnétique. Cela est effectué en mesurant les composantes angulaires de sinus et cosinus avec des éléments magnéto-résistifs géants intégrés (iGMR) monoblocs. Ces signaux bruts (sinus et cosinus) sont traités de façon numérique en interne pour calculer l'orientation angulaire du champ magnétique (aimant). Le TLE5012B est un capteur pré-calibré. Les paramètres d'étalonnage sont stockés dans des fusibles laser. Au démarrage, les valeurs des fusibles sont inscrites dans des registres à bascule, dans lesquels ces valeurs peuvent être modifiées par des paramètres spécifiques à l'application. Les communications de données sont réalisées avec une interface de communication série synchrone (SSC) bidirectionnelle qui est compatible SPI. La configuration du capteur est enregistrée dans des registres qui sont accessibles par une interface SSC.

Fiche technique
