Maxim Integrated Multiplexeur « 2 vers 1 » et démultiplexeur « 1 vers 2 » MAX9394

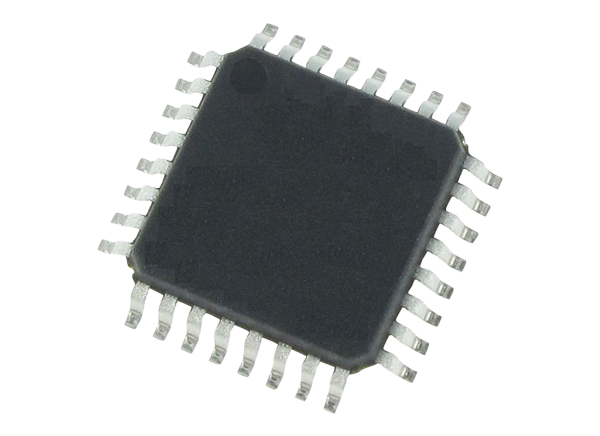

Le multiplexeur 2:1 et démultiplexeur 1:2 MAX9394 Maxim est constitué d'un multiplexeur 2:1 et d'un démultiplexeur 1:2 avec bouclage qui est garanti pour fonctionner à fMAX de 1,35 GHz. La partie du multiplexeur (canal B) accepte deux entrées de signalisation différentielle basse tension (appelée LVDS) et génère une seule sortie LVDS. La partie du démultiplexeur (canal A) accepte une seule entrée LVDS et génère deux sorties LVDS parallèles. Ce composant est doté d'un mode de rétroaction qui relie l'entrée du canal A à la sortie du canal B et qui relie l'entrée sélectionnée du canal B avec les sorties du canal A. Les entrées et sorties LVDS sont compatibles avec la norme TIA/EIA-644 LVDS. Les sorties LVDS pilotent des charges de 100 Ω. Ce composant est proposé en boîtier TQFP à 32 broches et fonctionne sur la plage de température étendue (-40 °C à +85 °C).

Caractéristiques

  • Guaranteed 1.5GHz Operation with 250mV Differential Output Swing
  • Simultaneous Loopback Control
  • 2ps(RMS) (max) Random Jitter
  • AC Specifications Guaranteed for 150mV Differential Input
  • Signal Inputs Accept Any Differential Signaling Standard
  • LVDS Outputs for Clock or High-Speed Data
  • High-Level Input Fail-Safe Detection
  • 3.0V to 3.6V Supply Voltage Range
  • LVCMOS/LVTTL Logic Inputs

Applications

  • High-Speed Telecom/Datacom Equipment
  • Central Office Backplane Clock Distribution
  • DSLAM
  • Protection Switching
  • Fault-Tolerant Systems
