Advantech Ordinateur monocarte (SBC) 3,5 po MIO-5272

L’ordinateur monocarte 3,5 po MIO-5272 Advantech (SBC) dispose du facteur de forme d’extension MI/O compact et est alimenté par des processeurs Intel ® Core™ série U de 6e et 7e génération (i7/i5/i3/Celeron®). Le SBC MIO-5272 dispose d’une conception thermique optimisée, permettant une plateforme à hautes performances et sans ventilateur. Le MIO-5272 intègre également SUSI 4.0 et WISE-PaaS/RMM pour surveiller et contrôler les opérations du système de manière efficace et à distance. Ces outils offrent une plus grande fiabilité du système et un cadre logiciel plus intelligent pour les clients embarqués et accélèrent les temps de développement.

Le MIO-5272 d'Advantech adopte des processeurs 64 bits multi-cœurs élaborés selon la technologie de gravure en 14 nm pour améliorer le traitement CPU, les graphiques, la sécurité et la flexibilité des E/S. Le MIO-5272 comprend un cœur graphique dédié (Intel HD graphics 520) avec codage/décodage DirectX 11.3, OpenGL 4.4, OpenCL 2.1 et 4K. Ce SBC prend également en charge trois écrans indépendants, notamment HDMI, VGA et des interfaces LVDS 48 bits. Ces caractéristiques augmentent les possibilités de développement d'applications multimédia. La mémoire DDR3L à faible puissance double 8 Go et 1 600 MHz et le TPM sont également pris en charge, ce qui rend le MIO-5272 adapté à diverses applications embarquées de haut niveau.

Caractéristiques

Processeur Intel Core série U générations 6/7
- i7 7600U 8 GHz, double cœur, quatre fils
- i7 6600U 6 GHz, double cœur, quatre fils
- i5 6300U 4 GHz, double cœur, quatre fils
- i3 6100U 3 GHz, double cœur, quatre fils
- Celeron 3955U 0 GHz, double cœur, deux fils
Cache L3
- i7 7600U: 4 Mo
- i7 6600U: 4 Mo
- i5 6300U: 3 Mo
- i3 6100U: 3 Mo
- Celeron 3955U : 2 Mo
Technologies de pointe
Technologie Intel Turbo Boost 0 (série i5/i7 uniquement)
Extensions 0 de vecteur avancé Intel (Intel AVX2)
Mémoire
- DDR3L jusqu'à 16 Go 1 600 MHz
- 2x socket SODIMM 204 broches
Affichage
- Contrôleur : Intel HD Graphics 620/520/510 (Celeron)
- Processeur graphique
  - DirectX 12, DirectX 11.3, OpenGL 4.4 et OpenCL 2.1
  - Décodage AVC/VC1/MPEG2 HW complet
- VGA : 1920 x 1200 à 60 Hz ou 2048 x 1152 à 60 Hz avec couverture réduite
- LVDS
  - LVDS avec 3,3 V, 5,0 V et 12,0 V sur alimentation V_DD LCD, prise en charge 5 V et 12 V sur onduleur LVDS
  - LVDS 24 bits double canal, résolution maximale jusqu’à 1 920 x 1 200 à 60 Hz
- HDMI
  - Prend en charge HDMI 1.4 pour la lecture vidéo HD
  - Résolution maximale jusqu'à 4096 x 2160 à 24 Hz
- Multi-écrans : VGA + HDMI, VGA + LVDS, HDMI + LVDS, VGA + HDMI + LVDS
Ethernet
- Vitesse :
  contrôleur 10/100/1 000 Mbps : GbE1 : Intel i219, GbE2 :
  connecteur Intel i210 : 2x RJ45 sur E/S arrière
Audio
- Codec : Audio haute définition (HD), Line-in, Line out, Mic-in
- Amplificateur : optionnel via MIOe

Minuteur Watchdog
- Réinitialisation du système de sortie
- Compteur programmable de 1 à 255 minutes/secondes
Stockage
- SATA : 2, jusqu'à 6,0 Go/s (600 Mo/s)
- mSATA 1x pleine taille (prend en charge mSATA ou mini PCIe)

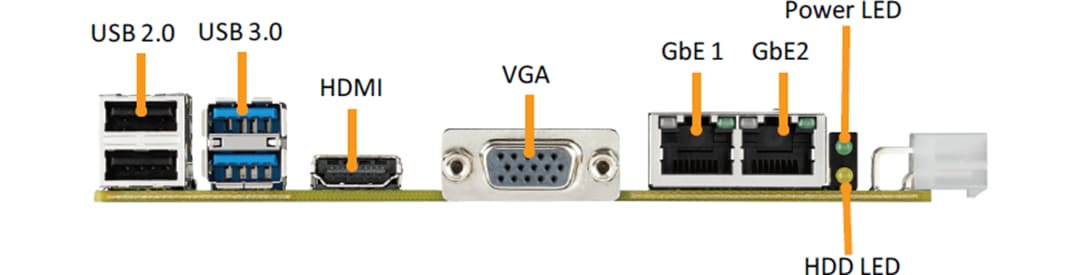

E/S arrière
- 2x Ethernet
- VGA
- HDMI
- 2 USB 2.0
- 2 USB 3.0
- LED HDD, alimentation
- Prise CC
E/S internes
- Série 2 x RS-232/422/485 avec contrôle de débit automatique (protection ESD : intervalle d'Air +/-15 kV, Contact +/-8 kV)
- 2 USB
- I²C partagé avec la broche SMBus
- SMBus
- Entrée/sortie à usage général 8 bits GPIO
Sécurité : TPM2.0
Extension
- 2 Mini PCIe pleine taille
- Displayport MIOe, SMBus, USB3.0, LPC, 2 PCIe, sortie de ligne, alimentation +5 Vsb/+12 Vsb, mise sous tension, réinitialisation
Alimentation
- Type d'alimentation simple entrée d'alimentation 12 V CC
- La tension d'alimentation prend en charge une seule entrée 12 V, +/- 10 %
- Consommation électrique (standard) I7 7600U : 6,46 W, i7 6600U : 6,46 W, i5 6300U : 5,26 W, i3 6100U : 5,02 W, Celeron 3955U : 4,88 W
- Consommation électrique (Max) I7 7600U : 22,03 W, i7 6600U : 22,03 W, i5 6300U : 20,87 W, i3 6100U : 20,45 W, Celeron 3955U : 17,81 W
- Gestion de l'alimentation ACPI
- Batterie Lithium 3 V/210 mAh
Environnement
- Température de fonctionnement : 0 °C à +60 °C
- Humidité de fonctionnement : 95 % RH sans condensation à 40 °C
Caractéristiques physiques
- PCB 146 mm x 102 mm
