Altera Kit de développement FPGA Arria® 10 GX
Le kit de développement FPGA Arria® 10 GX d'Altera fournit un environnement de conception complet qui comprend tout le matériel et les logiciels pour profiter des performances et des capacités disponibles dans les FPGA Arria® 10 GX d'Altera. Le kit de développement est utilisé pour développer et tester des conceptions PCI Express (PCIe) 3.0 à l’aide de la carte de développement compatible PCI-SIG. Le kit est également conçu pour créer et tester des sous-systèmes de mémoire constitués de mémoires DDR4, DDR3, QDR™IV et RLDRAM III.
De plus, le kit de développement FPGA Arria® 10 GX d'Altera développe des conceptions modulaires et évolutives à l’aide des connecteurs de carte mezzanine FPGA (FMC) pour s’interfacer avec une carte mezzanine FMC fournie par les partenaires d'Altera et les protocoles de prise en charge. Ces protocoles comprennent le JESD204B, le cube de mémoire hybride, le moteur à bande passante 2, le RapidIO série, l’Ethernet 10 Gbps (10 GbE), le SONET, l’interface de radio publique commune (CPRI), l’OBSAI et bien d’autres.
Contenu du kit

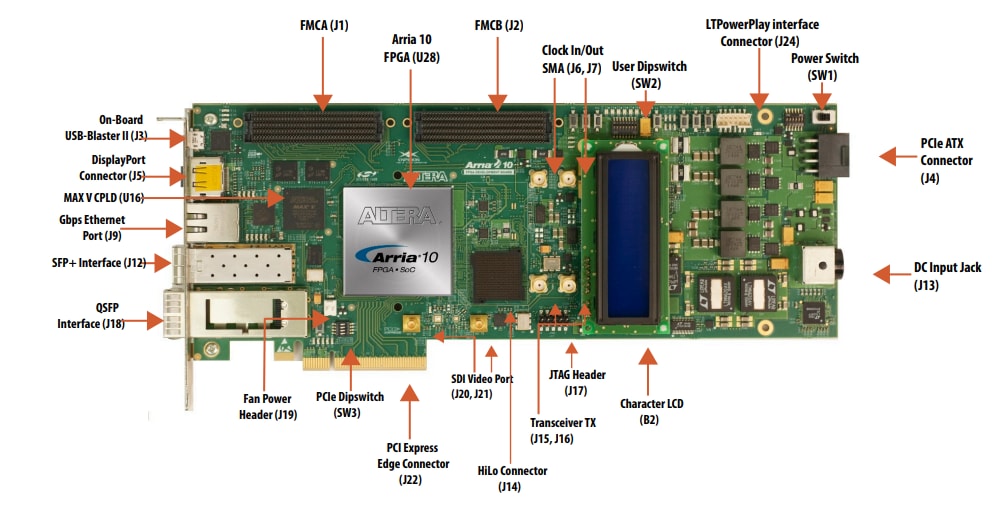

- Carte de développement FPGA Arria® 10 GX d'Altera fonctionnant sur FPGA 10AX115S2F45I1SG2 Arria 10 GX d'Altera
- Cartes filles 2 Go de SDRAM DDR4, 2 Go de SDRAM DDR3 et RLDRAM3 (36 x 16 Mo)
- 2 cartes FMC de rebouclage prenant en charge l’émetteur-récepteur, les LVDS et les E/S asymétriques
- 1 quadruple enfichable à petit facteur de forme (QSFP) et un port SFP+
- 2 connecteurs (LPC + 15 émetteurs-récepteurs) à faible nombre de broches FMC
- Connecteur de bord PCIe x8
- Canal d'interface numérique série (SDI)
- LCD à caractères
- Câbles d'alimentation d'adaptateur CA
- Câbles Ethernet et USB
Ressources supplémentaires
Vidéos
Présentation
Schéma fonctionnel
