Amphenol Piher Capteurs inductifs de position de rotor PSTI
Les capteurs inductifs de position de rotor PSTI d'Amphenol Piher fournissent une mesure précise de la position du rotor dans un boîtier léger, compact et entièrement étanche. Ces capteurs de position pour moteurs électriques à arbre traversant sont insensibles aux champs parasites et ne nécessitent aucun blindage. Les capteurs de position de rotor PSTI offrent une vitesse électrique maximale de 600 000 tr/min, un couple de montage maximal de 2,2 Nm, un temps de propagation inférieur à 4,2 μsec et une durée de vie illimitée. Ces capteurs fonctionnent dans une plage de température comprise entre -40 °C et 125 °C et offrent une résolution infinie. Les capteurs PSTI sont utilisés dans l'industrie 4.0, les moteurs de traction, l'automatisation industrielle et les capteurs de position de rotor pour bateaux électriques.
Caractéristiques
- Vitesse électrique jusqu’à 600 000 rpm
- Version standard disponible pour 6, 8, 10 et 12 pôles
- Couple de montage maximal de 2,2 Nm
- Immunisé contre les champs parasites et aucun blindage requis
- Tension d’alimentation de 5 V ±10 %
- Courant d’alimentation maximal de 15 mA
- Plage de température de fonctionnement de -40 °C à 125 °C
- Protection de tension de ±18 V
- Délai de propagation < 4,2 μs
- Faible poids et dimensions compactes
- Capteur d’extrémité d’arbre pour cible métallique
- Adapté aux environnements difficiles (complètement étanches, chocs et vibrations)
Applications
- Capteurs de position du rotor de motocyclette électronique
- Capteurs de position du rotor de bateaux électriques
- Automatisation d'usine
- Industrie 4.0
- Moteurs de traction

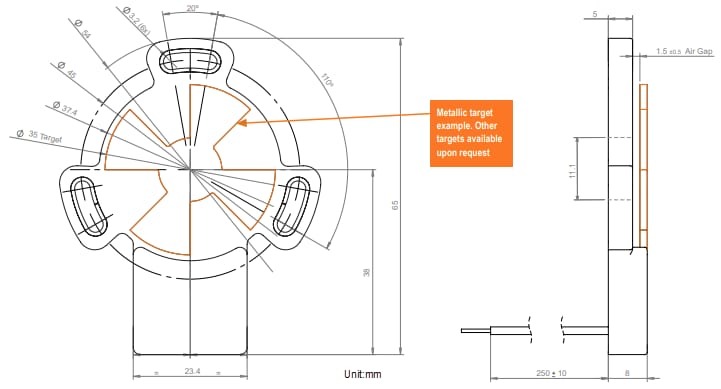

Dimensions
